TheSAT-IF optik uzatgichsun'iy yo'ldoshning O'rta chastotali signallarini optik tolali uzatish uchun maxsus ishlab chiqilgan professional uskunadir. U sun'iy yo'ldosh antennalari tomonidan qabul qilingan yuqori-chastotali signallarni (950-2600 MGts) optik signallarga aylantirib, yuqori{4}}sifatli, uzoq{5}}bir rejimli tolali{8}}masofalarga uzatish imkonini beradi. Ushbu turdagi uskunalar zamonaviy aloqa tarmoqlarida hal qiluvchi rol o'ynaydi. Xususan, uch martalik{9}}oʻyin xizmatlari va FTTHning keng qoʻllanilishi bilan oʻzining ajoyib ishlashi bilan mashhur boʻlgan SAT-IF optik uzatgich CATV va sunʼiy yoʻldosh aloqasi kabi sohalarda ajralmas uzatish yechimiga aylandi.
Ishlash afzalliklari
Ajoyib yuqori-chastotali tarmoqli kengligi unumdorligi
SAT-IF optik transmitterlari juda keng chastota diapazonini qo'llab-quvvatlaydi. Oddiy modellar 45-1000MHz va 950-2150MHz va 45-2400MHz kabi bir nechta diapazonlarni qamrab oladi, ba'zi yuqori sifatli mahsulotlar hatto 50-3000MHz gacha keng polosali ishlashni qo'llab-quvvatlaydi. Ushbu keng polosali xususiyat ularga bir vaqtning o'zida CATV eshittirish signallari va SAT-IF sun'iy yo'ldosh signallarini uzatish imkonini beradi, bu esa bir nechta xizmatlarni bir vaqtda uzatish talabini qondiradi.
Zo'r chiziqlilik va uzatish ko'rsatkichlari
DFB koaksial miniatyura qadoqlangan lazerlar va yuqori{0}}chiziqli kuchaytirish sxemalaridan foydalanish,SAT-IF optik transmitterlariajoyib uzatish samaradorligini ta'minlaydi. Odatdagi parametrlarga quyidagilar kiradi:
- Tashuvchi{0}}to{1}} shovqin nisbati (CNR) 52 dB dan katta yoki unga teng
- Kompozit ikkinchi tartib (CSO) 65dB dan katta yoki unga teng
- Kompozit Triple Beat (CTB) 62dB dan katta yoki unga teng
- ±1dB ichida javob tekisligi
Bu koʻrsatkichlar uzoq masofalarga uzatilganda ham signalning yaxlitligini-taʼminlaydi.
Moslashuvchan konfiguratsiya va yuqori ishonchlilik
SAT-IF Optik Transmitterlar bir nechta konfiguratsiya variantlarini taklif qiladi:
Ixtiyoriy optik to‘lqin uzunliklari: 1310nm, 1550nm yoki CWDM toʻlqin uzunliklari.
Sozlanishi mumkin bo'lgan chiqish optik quvvati: 2 mVt dan 30 mVt gacha.
Ikkita ortiqcha quvvat manbalari: Tizim ishonchliligini oshiruvchi{0}}hozirgi vaqtda almashtirishni qoʻllab-quvvatlaydi.
Sozlanishi mumkin bo'lgan SBS bostirish: 17 dBm dan ortiq-dalada sozlanishi SBS bostirish qobiliyati.
Atrof-muhitga moslashish va uzatish masofasi
Samarali issiqlik tarqalishi uchun-alyuminiy qotishmasidan yasalgan qolipga joylashtirilgan ular ish stoli-da, oʻrnatish moslamalarida ham mavjud. Etkazish masofasiga kelsak, standart uskunalar 60 kilometrgacha bo'lgan aloqalarni qo'llab-quvvatlaydi. Ba'zi harbiy{5}}texnologiyalar hatto muhim aloqa aloqasi uzilib qolganda avtomatik ravishda zaxira yo'lga o'tib, marshrutni tezda almashtirishni ham qo'llab-quvvatlaydi.
Ilova stsenariylari
Telekommunikatsiya tarmoqlari va Triple-Play xizmatlari

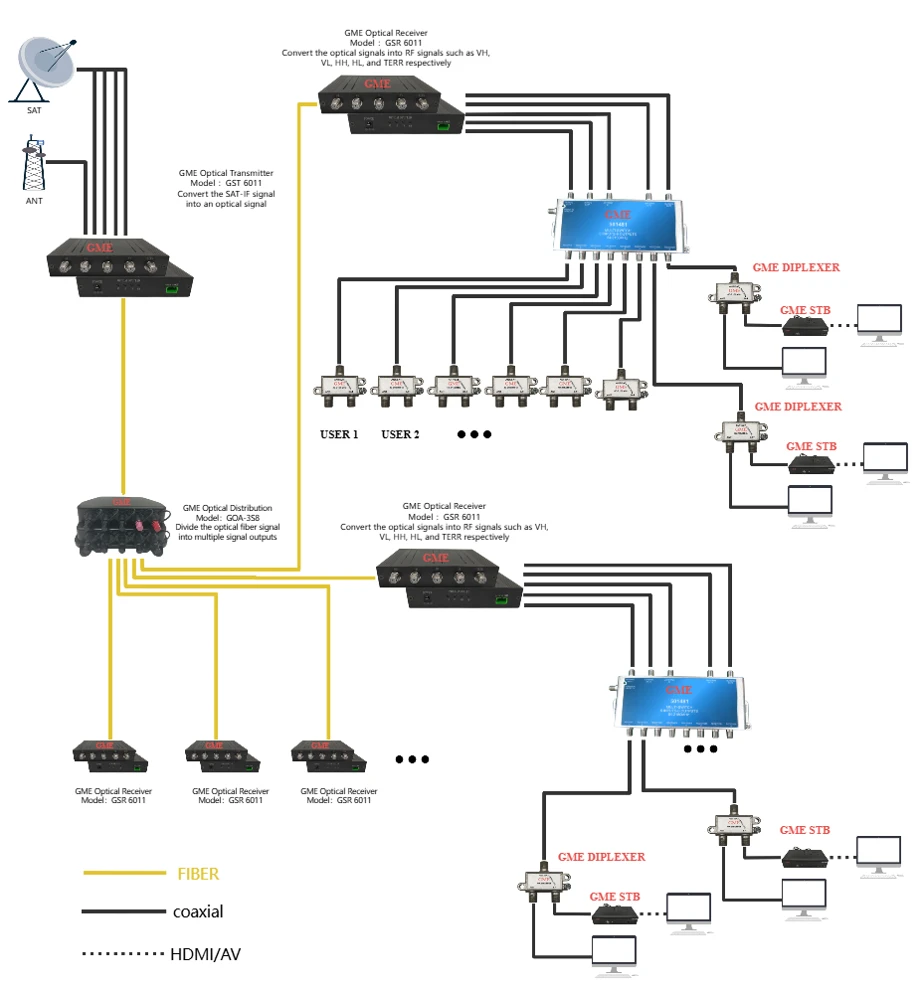

FTTH tarmoqlarida SAT{0}}IF optik uzatgich CATV signallari va sun'iy yo'ldosh televideniesi signallarini birlashtirilgan uzatish uchun ishlatiladi. U bir vaqtning o'zida teleko'rsatuvlar, keng polosali ma'lumotlar va ovozli signallarni uzatishga qodir bo'lgan uch-o'yin ilovalarini qo'llab-quvvatlaydi, bu esa uni zamonaviy turar-joy majmualari va mehmonxonalar guruhi televideniesi tizimlarining asosiy komponentiga aylantiradi.
Sun'iy yo'ldoshli aloqa tizimlari
Sun'iy yo'ldosh aloqalaridaSAT-IF optik uzatgichL-tarmoqli yuqoriga/pastga bogʻlangan optik tolali aloqalar uchun, xususan, sunʼiy yoʻldosh yer stansiyasi va ichki blok oʻrtasidagi ulanish uchun ishlatiladi. Bu antenna LNB tomonidan optik tolali aloqa orqali qabul qilingan to'liq L-diapazonli analog sun'iy yo'ldosh signallarini an'anaviy koaksial kabel yechimlari o'rniga shaffof uzatish imkonini beradi.
Professional va maxsus muhit ilovalari
Okean{0}}yo‘lovchi kemasi sun’iy yo‘ldosh optik tolali tarqatish tizimlari
Ortiqcha halqa arxitekturalari
Harbiy{0}}fuqarolik aloqasi radar signalini uzatish
DWDM tugunlarining segmentatsiyasi
Ushbu dastur stsenariylari optik tolali uzatishning afzalliklaridan to'liq foydalanadi: elektromagnit parazitlarga qarshilik, chaqmoqlardan himoya va kuchaytirilgan xavfsizlik.
Mudofaa va harbiy ilovalar
Harbiy sohada shunga o'xshash SAT texnologiyalari o'quv tizimlarida, masalan, infraqizil va ko'rinadigan ikki-nurli o'quv yechimlarini ta'minlovchi Multiple Integrated Laser Engagement Systems tizimida qo'llaniladi. Raqamli Intermediate Frequency texnologiyasi mudofaa aloqalari uchun muhim mustahkamlikni ta'minlaydi.
Xulosa
Keng tarmoqli kengligi, yuqori chiziqliligi, uzoq uzatish masofasi va yuqori signal sifatidan foydalangan holda SAT-IF optik uzatgichi zamonaviy aloqa tarmoqlarining ajralmas qismiga aylandi. Fuqarolik aloqa tarmoqlarida yoki professional sun'iy yo'ldosh aloqa tizimlarida bo'lishidan qat'i nazar, u ishonchli va samarali signal uzatish yechimlarini taqdim etib, yuqori sifatli video va ma'lumotlarni uzatishga-o'sayotgan talabni qondiradi. 5G va IoT texnologiyalarining rivojlanishi bilan SAT-IF optik uzatgichning moslashuvchan konfiguratsiyasi va mustahkam ishlashi uning kelajakdagi aloqa infratuzilmasidagi muhim rolini taʼminlaydi.
