Zamonaviy keng polosali ulanish tarmoqlarida,FTTH (Uyga tola)joylashtirishning asosiy yechimiga aylandi. Yuqori aniqlikdagi videolar, interaktiv TV va yuqori-tezlikdagi internetga iste'molchilar talabi o'sishda davom etmoqda.AGC CATV qabul qiluvchisi (avtomatik daromadni boshqarish kabelli televizion qabul qiluvchi)FTTH tizimlarida tobora muhim rol o'ynaydi. Ushbu maqolada FTTH AGC CATV qabul qiluvchisining ishlash tamoyillari, texnik afzalliklari, qoʻllash stsenariylari va sanoat yoʻnalishlari-toʻliq koʻrib chiqilib, oʻquvchilar ushbu muhim tarmoq komponentini toʻliq tushunishga yordam beradi.

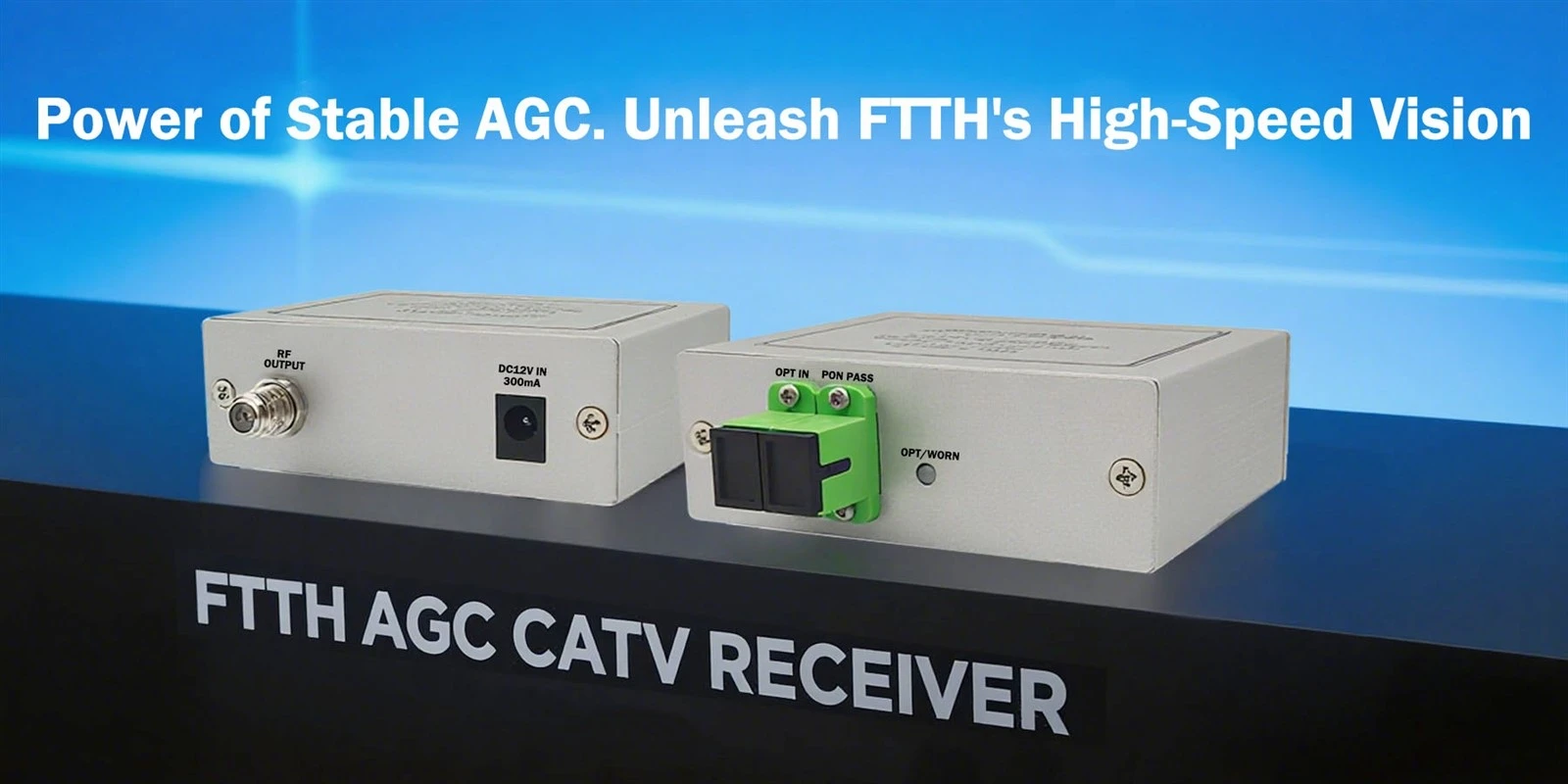

FTTH AGC CATV qabul qiluvchisi nima?
AnFTTH AGC CATV qabul qiluvchisiuy tarmoqlariga-tolali{1}}ulanish uchun moʻljallangan maxsus RF (radiochastota) signalni qabul qilish qurilmasi. U optik tola orqali uzatiladigan analog yoki raqamli CATV signallarini koaksial kabel taqsimotiga mos keladigan RF signallariga aylantirib, pristavkalar va televizorlar kabi oxirgi-foydalanuvchi qurilmalariga yetkazib berish imkonini beradi.
Atama "AGC" degan ma'noni anglatadiAvtomatik daromadni boshqarish, dinamik signalni kuchaytirish texnikasi boʻlib,{0}}kirish optik quvvati oʻzgarib tursa ham-barqaror chiqish signali darajasini taʼminlab, yuqori sifatli video uzatishni taʼminlaydi.
U qanday ishlaydi: soddalashtirilgan umumiy ko'rinish
Optik signalni qabul qilish: Qurilma quyi oqimdagi CATV optik signallarini (odatda 1550 nm to‘lqin uzunligida) OLT (Optik Line Terminali) yoki optik tarqatish nuqtasidan SC/APC kabi standart tolali interfeyslar orqali qabul qiladi.
Opto{0}}Elektron konvertatsiya: O'rnatilgan PIN yoki APD fotodetektori optik signalni elektr signaliga aylantiradi.
AGC ishlov berish: Avtomatik kuchaytirgichni boshqarish sxemasi kiruvchi optik quvvatga asoslangan kuchaytirgichning kuchayishini dinamik ravishda sozlaydi, RF chiqish darajasini standart diapazonlarda (masalan, 75 ± 3 dBµV) barqarorlashtiradi.
RF chiqishi: Qayta ishlangan RF signali F{0}}tipli ulagich orqali foydalanuvchining{1}}uydagi koaksial tarqatish tarmog‘iga yetkaziladi.
Nima uchun AGC juda muhim?
Haqiqiy{0}}dunyoda FTTH tarqatishda tolali aloqa uzunligi, boʻlinish nisbati va atrof-muhit haroratidagi oʻzgarishlar foydalanuvchi soʻnggi nuqtalarida qabul qilingan optik quvvatda sezilarli farqlarga olib kelishi mumkin. AGCsiz:
Kam optik quvvat→ Signalning{0}}-shovqin nisbati pasaygan → Video qor yoki piksellash;
Yuqori optik quvvat→ Kuchaytirgichning to‘yinganligi → Signalning buzilishi va intermodulyatsiya shovqini.
AGC{0}}yoqilgan CATV qabul qiluvchisi bu tebranishlarni avtomatik ravishda qoplaydi,tizim mustahkamligini sezilarli darajada oshiradi va doimiy foydalanuvchi tajribasini ta'minlaydi-ayniqsa, katta{1}}bo‘lingan PON tarmoqlarida (masalan, 1:64 yoki undan yuqori) juda muhim.
Asosiy texnik xususiyatlar va tanlash mezonlari
| Parametr | Oddiy qiymat/diapazon | Eslatmalar |
|---|---|---|
| Kirish to'lqin uzunligi | 1550 nm | EDFA kuchaytirgichlari bilan mos keladi |
| Optik kirish quvvat diapazoni | -10 dan +2 dBm (AGC samarali diapazoni) | Kengroq diapazon afzal ko'riladi |
| RF chiqish darajasi | 75 ± 3 dBµV | GY/T 106-1999 kabi standartlarga mos keladi |
| Chastota diapazoni | 47–862 MGts yoki 54–1002 MGts | To'liq CATV kanal spektrini qo'llab-quvvatlaydi |
| C/N (tashuvchining{0}}shovqin nisbati- | 50 dB dan katta yoki unga teng | Signal sifatining asosiy ko'rsatkichi |
| CSO/CTB | -65 dBc dan kam yoki unga teng | Chiziqli bo'lmagan buzilishlarni o'lchaydi |
Qabul qilgichni tanlashda AGC dinamik diapazoni, chiqish tekisligi, ishonchliligi va masofadan boshqarish protokollarini qo'llab-quvvatlashga ustuvor ahamiyat bering (masalan, SNMP yoki TR-069).
Ilova stsenariylari
FTTH tarmoqlarini uch martalik-oʻynang: Bir vaqtning o'zida ma'lumotlar, ovoz va CATV xizmatlarini etkazib berish;
HFC tarmog'ini tolalilashtirishni yangilash: O'tkazish qobiliyatini va qamrovini oshirish uchun eski koaksiyal kuchaytirgichlarni almashtirish;
Yangi turar-joy qurilishlari / Aqlli jamoalar: Uyni tugatish qurilmalarida-standart sifatida joylashtirilgan;
Mehmonxonalar, turar-joy majmualari (MDUs): Markazlashtirilgan joylashtirish operatsion xarajatlarni kamaytiradi.
Sanoat tendentsiyalari va kelajak istiqbollari
DOCSIS 4.0 va 10G-PON tomon evolyutsiya: Qabul qiluvchilar yuqori tarmoqli kengligi va ilg'or modulyatsiya sxemalarini qo'llab-quvvatlashi kerak;
Aqlli masofadan boshqarish: Haqiqiy{0}}vaqt holati haqida hisobot berish va prognozli texnik xizmat koʻrsatish uchun IoT modullari bilan integratsiya;
Miniatizatsiya va kam quvvat iste'moli: Uy sharoitida estetik va energiya{0}}samaradorlik talablarini qondirish;
4K/8K Ultra{2}}HD translyatsiyasini qo‘llab-quvvatlash: Yaxshilangan C/N nisbatlarini va chiziqlilik ko'rsatkichlarini talab qilish.
