Tavsif

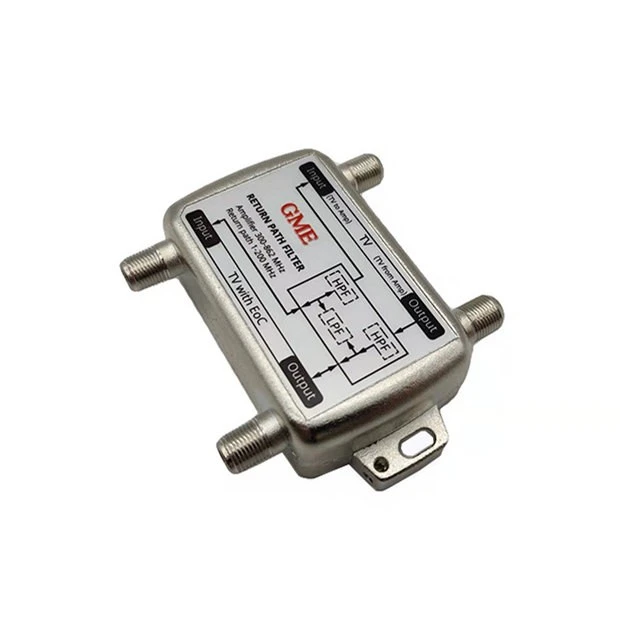

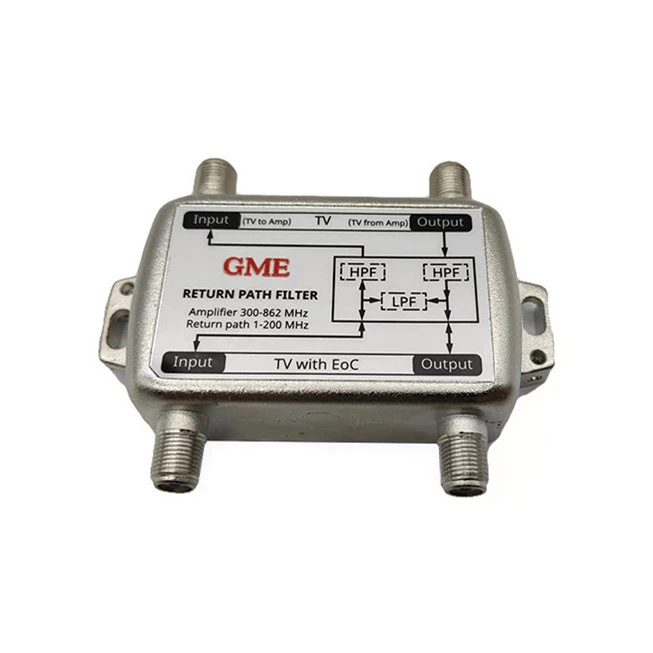

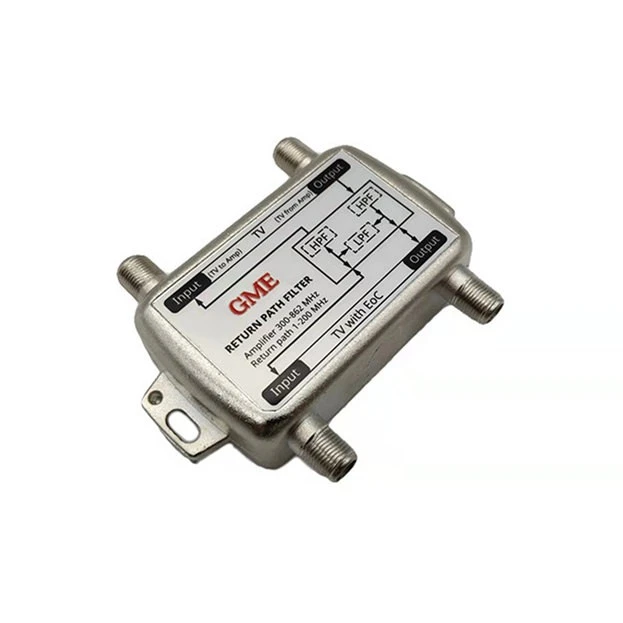

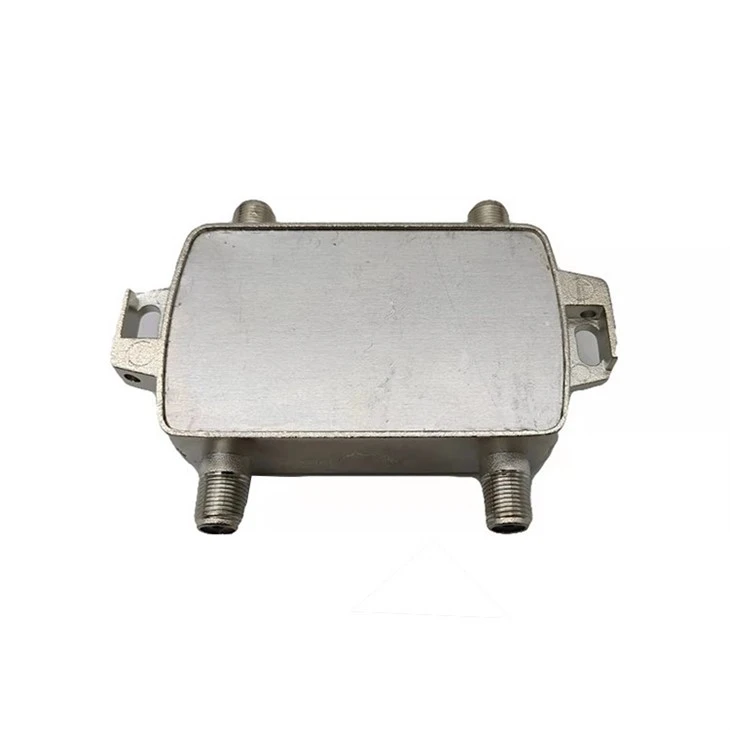

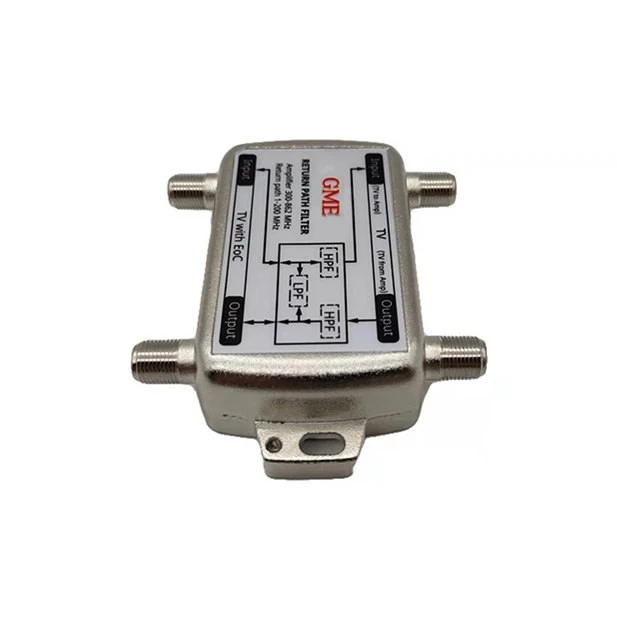

Qaytish yo'li filtri EoC ma'lumotlar chastotasi bo'yicha oddiy koaksga asoslangan televizor tarmog'idagi kuchaytirgichlarni chetlab o'tish uchun ishlatiladi. Bu ma'lumotlarning qaytish yo'liga ega bo'lishiga va televizor signalini kuchaytirishga imkon beradi.
Spetsifikatsiya
|
Kelib chiqqan joyi: Guangdong, Xitoy |
|||
|
Model raqami: GDF-002 (GRPF-200) |
|||
|
BUYUM |
TIPIAL |
QC LIMIT |
TEST SHARTLARI |
|
Chastotalar diapazoni |
|||
|
|
|
1-200 MGts |
Qaytish yo'li |
|
|
|
300-862 MGts |
Kuchaytirgich |
|
Qo'shishni yo'qotish |
|||
|
IN (TV+EoC) dan OUT (TV+EoC) ga |
-1,5 dB |
-2,0 dB maksimal |
1-200 MGts |
|
IN (TV+EoC) dan IN ga (TVdan kuchaytirgichga)& |
-1,5 dB |
-2,0 dB maksimal |
300-862 MGts |
|
Chiqish (TV+EoC) dan chiqishga (TV kuchaytirgichdan) |
|||
|
Izolyatsiya |
|||
|
IN (televizordan kuchaytirgichga) dan chiqishga (televizordan kuchaytirgich) |
-37dB |
-32 dB min |
1-5 MGts |
|
|
-50dB |
-48 dB min |
6-200 MGts |
|
|
-60dB |
-50dB min |
300-862 MGts |
|
Rad etish |
|||
|
IN (TV+EoC) dan OUT (TV+EoC) ga |
-60dB |
-50dB min |
300-862 MGts |
|
IN (TV+EoC) dan IN ga (TV dan kuchaytirgichga) va |
-37dB |
-32 dB min |
1-5 MGts |
|
Chiqish (TV+EoC) dan chiqishga (TV kuchaytirgichdan) |
-50dB |
-48 dB min |
6-200 MGts |
|
Yo'qotishlarni qaytarish |
|||
|
|
-16dB |
-14dB min |
5-200 MGts |
|
|
-17dB |
-15 dB min |
300-862 MGts |
|
DC Pass |
|
Ha |
IN (TV+EoC) dan IN ga (TV dan kuchaytirgichga) va |
|
|
Chiqish (TV+EoC) dan chiqishga (TV kuchaytirgichdan) |
||
|
Ishlash harorati |
|
-10-+40 daraja |
|
|
Saqlash harorati |
|
-20-+70 daraja |
|
|
Ulagich |
|
F turi ayol |
Barcha portlar |
|
Empedans |
|
75 ohm |
|
Kompaniya profili

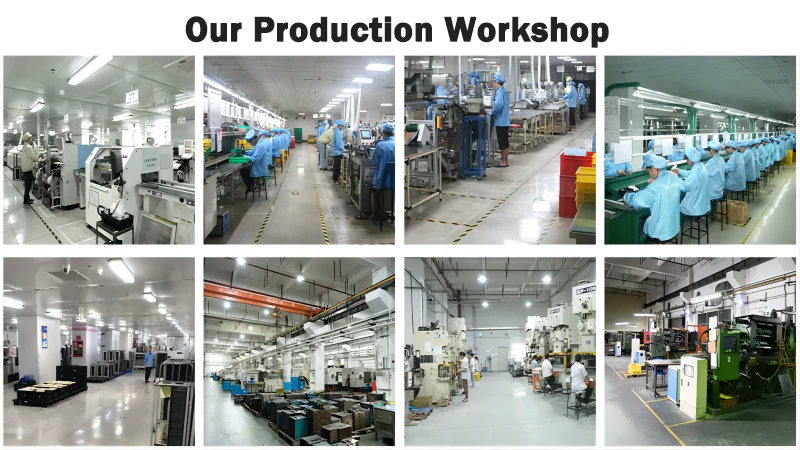

Goodmind Electronics (Shenzhen) Co., Ltd. 1992 yilda 18 million AQSh dollarini tashkil etgan ustav kapitali bilan tashkil etilgan. O'zining fabrikasi Shenzhenda joylashgan va 1000 dan ortiq xodimga ega. Bu ilmiy-tadqiqot, ishlab chiqarish, sotish va xizmat ko'rsatishni birlashtirgan yuqori-texnologik korxona bo'lib, kompaniya Antenna / Tarmoq aloqasi / Bluetooth / AV aksessuarlari / Smart Home / Avtomobil aksessuarlari professional ishlab chiqarish kompaniyasiga ixtisoslashgan. Zavod vertikal ravishda birlashtirilgan. Zavodda plastik ishlov berish, metall shtamplash, sink quyish, SMT, DIP va yig'ish markazi mavjud. Kompaniya kuchli moliyaviy quvvatga, professional ilmiy-tadqiqot guruhiga, mukammal ishlab chiqarish uskunalariga va tejamkor ishlab chiqarishga ega va mijozlar uchun yuqori sifatli mahsulotlarni yaratishga intiladi.
Qaytish yo'li filtri nima?
RF aloqa tizimlarida qaytish yo'li filtri tizimning to'g'ri ishlashiga xalaqit beradigan kiruvchi signallarni yoki shovqinlarni filtrlash uchun mo'ljallangan komponent hisoblanadi. Bu qurilma yoki tizimdan boshqa joyga uzatiladigan signallar shovqin va shovqindan toza bo'lishini ta'minlashga yordam beradi va aloqaning yaxlitligini ta'minlaydi.
Qaytish yo'li filtri qanday ishlaydi?
Qaytish yo'li filtrlari odatda ma'lum chastotalar yoki chastota diapazonlarini tanlab susaytirish uchun passiv LC (induktor{0}}kondensator) filtrlash, faol filtrlash yoki raqamli signalni qayta ishlash kabi turli usullardan foydalanadi. Kerakli signallarning oʻtishiga ruxsat berib, kiruvchi signallarni blokirovka qilish orqali qaytish yoʻli filtrlari signalning{2}}shovqin nisbati-ni yaxshilashga va tizimning umumiy ish faoliyatini yaxshilashga yordam beradi.
Qaytish yo'li filtrlari qayerda ishlatiladi?
Qaytish yo'li filtrlari turli xil chastotali aloqa tizimlarida, jumladan, kabel televideniesi (CATV) tarmoqlari, sun'iy yo'ldosh aloqa tizimlari, keng polosali internet tarmoqlari va simsiz aloqa tizimlarida ilovalarni topadi. Ular ko'pincha uzatuvchi{1}}qabul qiluvchilarni sozlashda qo'llaniladi, bunda signallar uchun toza qaytish yo'lini saqlash ishonchli aloqa uchun juda muhimdir.
TSS
Savol: Qaytish yo‘li filtrlaridan foydalanishning qanday afzalliklari bor?
Javob: Keraksiz shovqin va shovqinlarni filtrlash orqali qaytish yo'li filtrlari signal sifatini yaxshilashga, signal degradatsiyasini kamaytirishga va RF aloqa tizimlarining umumiy ishlashi va ishonchliligini oshirishga yordam beradi. Ular, shuningdek, elektromagnit shovqinlarni (EMI) minimallashtirishga yordam beradi va tartibga soluvchi standartlarga muvofiqligini ta'minlaydi.
Savol: Ilovam uchun to'g'ri Qaytish yo'li filtrini qanday tanlash mumkin?
Javob: Operatsion chastota diapazoni, kiruvchi signallar uchun kerakli zaiflashuv darajasi, kirish/chiqish empedansiga mos keladigan talablar va har qanday maxsus atrof-muhit yoki tartibga solish masalalari kabi omillarni ko'rib chiqing. RF muhandislik mutaxassislari bilan maslahatlashish yoki tizim spetsifikatsiyalariga murojaat qilish mos qaytish yo'li filtrini tanlashda yordam beradi.
Savol: Qaytish yo'li filtrlarining har xil turlari bormi?
Javob: Ha, qaytish yo'li filtrlari passiv filtrlar, faol filtrlar, sirt o'rnatish filtrlari, koaksiyal filtrlar va o'rnatilgan filtr modullari kabi turli xil va konfiguratsiyalarda keladi. Filtr turini tanlash dasturning o'ziga xos talablari va cheklovlariga bog'liq.
Savol: Qaytish yo'li filtrlari bilan bog'liq ba'zi umumiy qiyinchiliklar qanday?
Javob: Umumiy qiyinchiliklarga{0}}filtr unumdorligi (so‘ndirish, qo‘shish yo‘qolishi) va o‘lcham, xarajat va quvvat sarfi kabi tizim parametrlari o‘rtasidagi kelishuv kiradi. Qaytish yo'lining samarali filtrlarini loyihalash, shuningdek, impedans moslashuvi, o'tish diapazonining dalgalanishi va chiziqli bo'lmagan buzilish kabi muammolarni hal qilishni ham o'z ichiga olishi mumkin.
Savol: Qaytish yo'li filtrlari uchun texnik talablar bormi?
Javob: Qaytish yo'li filtrlari odatda muntazam parvarishlashni talab qilmaydi. Biroq, filtrning to'g'ri ishlashini ta'minlash va uning ishlashiga ta'sir qilishi mumkin bo'lgan har qanday shikastlanish yoki buzilish belgilarini aniqlash uchun davriy tekshiruvlar zarur bo'lishi mumkin. Bunday hollarda almashtirish yoki ta'mirlash kerak bo'lishi mumkin.
