Tavsif
Rafga o'rnatilgan MSR-516 4 LNB kirish va 1 antennaga ruxsat berish va 16 chiqishni ta'minlash orqali DIRECTV uch fazali idishlarni qabul qilish tizimlariga mos keladi. 5X16 Rakga o'rnatilgan sun'iy yo'ldosh multiswitch 2 ta kirish portida doimiy 22 kHz ohang ta'minlanadi yoki o'tkazuvchanlik quvvati LN 184 ga beriladi. almashtirish.

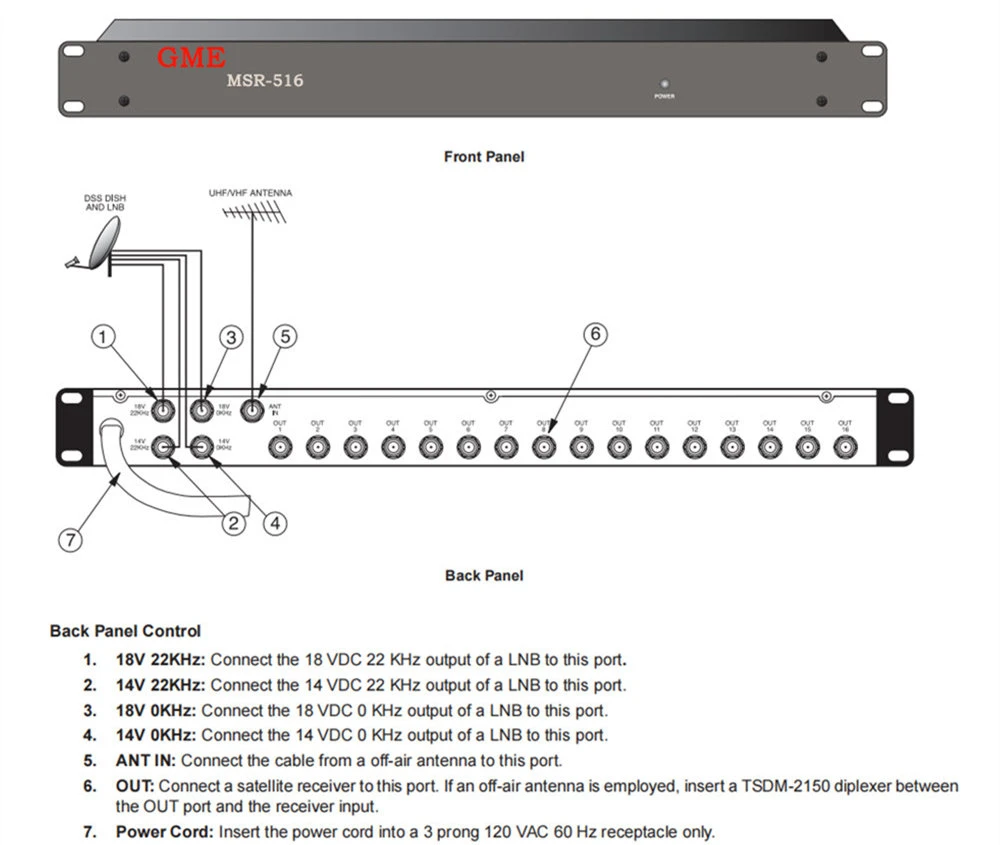

- 5 ta kirishli oddiy interfeys dizayni tez o'rnatish uchun 4 ta sun'iy yo'ldosh polariteli kirishlari, shuningdek, 1 ta havo antennasi va 16 ta chiqishni ta'minlaydi.
- 5X16 Rack o'rnatilgan sun'iy yo'ldosh multiswitch Keng chastota diapazoni 40 ~ 2150MHz.
- DIRECTV Phase III va 22 kHz ohangni almashtiruvchi PIN-diod matritsasidan foydalanadigan boshqa qabul qilish tizimlari bilan mos keladi polarit uzatish vaqtini va raqamli artefaktlarni qisqartiradi va izchil tasvir sifatini ta'minlaydi.
- 14 yoki 18 DC volt va 22 kHz ohang LNB ni quvvatlantirish va ichki kommutatsiyani amalga oshirish uchun ta'minlanadi-o'rnatilgan kuchaytirgich kiritishdagi yo'qotishlarni qoplaydi, tashqi kuchaytirgichga bo'lgan ehtiyojni kamaytiradi.
Spetsifikatsiya
|
Kelib chiqqan joyi: Guangdong, Xitoy |
|||
|
Model raqami: GDMS-003-2 (MSR-516) |
|||
|
BUYUM |
TIPIAL |
QC LIMIT |
TEST SHARTLARI |
|
FREQ. RANGE |
|
|
|
|
ANT IN |
|
|
54~806 MGts |
|
SAT IN |
|
|
950~2150 MGts |
|
OUT |
|
|
54~2150 MGts |
|
INSERTSIYON YO'QOTISHI / (ANTIN IN) |
0 dB |
-1,5 dB Maks. |
54 ~ 550 MGts |
|
0 dB |
-2,5 dB Maks. |
551 ~ 806 MGts |
|
|
GAIN (SAT IN) |
4dB |
2 dB Min. |
950 ~ 1750 MGts |
|
2 dB |
0 dB Min |
1751 ~ 2150 MGts |
|
|
IZOLYATSIYA |
|
|
|
|
KROSS POLARIZASYON |
- 30 dB |
- 25 dB Min. |
950 ~ 2150 MGts |
|
OUT TO OUT |
- 15 dB |
- 14 dB Min. |
54 ~ 806 MGts |
|
- 30 dB |
- 28 dB Min. |
950 ~ 2150 MGts |
|
|
O'TIRISH UCHUN OTIRDI |
- 40 dB |
- 35 dB Min. |
950 ~ 2150 MGts |
|
TO'XTIRISH TASPASI |
2 0 dB |
15 dB Min |
ANT PORT @ 950 MGts |
|
|
2 0 dB |
15 dB Min |
SAT PORT @ 806 MGts |
|
QAYTISH YO'qotilishi |
|
|
|
|
KIRISh/CHISHI |
- 6 dB |
- 5dB Min |
54 ~ 806 MGts |
|
- 10 dB |
- 8 dB Min |
950 ~ 1450 MGts |
|
|
- 8 dB |
- 6 dB Min |
1451 ~ 2150 MGts |
|
|
KIRISH IMKONIYATI |
|
|
|
|
(1dB SIQMA) |
|
|
|
|
ANT IN |
108 dBuV |
106 dBuV Min |
67,25 MGts KIRISHDA |
|
SAT IN |
110 dBuV |
108 dBuV Min |
950 MGts KIRISHDA |
|
LHCP/RHCP ALTISH NOKTA |
|
14,0 ~ 15,0 VDC |
|
|
MULTI-SW 22KHz ALTIRISH NOKTA |
|
150~300Vp-p |
Kvadrat to'lqin sinov signali |
|
|
|
|
Mexanik yo'q |
|
Chiqish 22KHz SINGNAL |
|
|
|
|
XARAKTER FREK. |
|
22±4KHz |
|
|
AMPLITUDA |
|
650±250mVp-p |
|
|
VOLTAJ/OQIY OLISH |
|
|
|
|
SOTILGAN LNB BIAS VOLTAJI |
|
|
|
|
13V/0KHz 13V/22KHz PORT |
|
12,8 ~ 13,5 VDC |
0~300mA |
|
18V/0KHz 18V/22KHz PORT |
|
17,9 ~ 18,9 VDC |
0 ~ 450 mA |
|
KUCH KIRISH |
|
120VAC±10% 60Hz |
|
|
ULANGAN |
|
"F" tipidagi ayol |
BARCHA PORTLAR |
|
IMPEDANS |
|
75 Ohm |
BARCHA PORTLAR |
TSS
Savol: Buyurtmani mijozning brendi bilan ishlab chiqara olasizmi?
Javob: Ha, albatta. OEM va ODM xizmati iliq ta'minlanadi.
Savol: Mahsulot sifatini qanday nazorat qilasiz?
Javob: Birinchi navbatda sifat. Barcha tanlangan mahsulotlarimiz qadoqlash va jo'natishdan oldin standartlashtirilgan sinovdan o'tadi.
Savol: Tovarlarni qanday jo'natasiz?
Javob: Biz odatda dengiz yoki havo orqali tashamiz.
Savol: Sizning asosiy bozoringiz nima?
Javob: Evropa, Shimoliy Amerika, Janubiy Amerika, Yaqin Sharq va boshqalar.
