Tavsif
CT-SAW860 - bu 54 MGts dan 860 MGts gacha bo'lgan statsionar kanalda modulyatsiyalangan video va audio RF tashuvchi chiqishini ta'minlovchi to'liq qattiq holatdagi audio/video modulator.
SAW filtrlangan audio video modulatori sun'iy yo'ldosh qabul qiluvchisi, demodulyator, televizor kamerasi, DVD pleer yoki video magnitafon kabi video manbalardan 0,7-2,5 Vp-p darajasida standart qutbli videoni qabul qiladi.

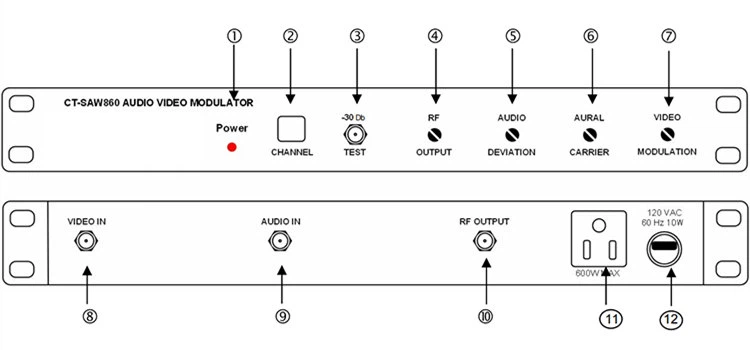

Qurilma yopiq zanjirli MATV, SMATV yoki CATV tizimidagi foydalanilmagan har qanday kanalda yuqori sifatli video, rangli va audio signallarni taqdim etadi. Oson ishlash uchun barcha darajadagi boshqaruv elementlari old panelda joylashgan.
Spetsifikatsiya
|
Kelib chiqqan joyi: Guangdong, Xitoy |
|
|
Model raqami: GDM-004 (GLM-SAW860) |
|
|
RF |
|
|
1. Chiqish kanallari |
TV VHF: 2-13, UHF: 14-69, CATV: 2-127 |
|
2. Chiqish darajasi |
+55 dBmV (minimal) |
|
3. Chiqish darajasi diapazoni |
13 dB |
|
4. A/V tashuvchisi nisbati |
-7dB dan -22dB gacha |
|
5. Soxta chiqish |
Video tashuvchidan -60 dB past (@A/V tashuvchisi nisbati -15 dB, chiqish darajasi: +55dBmV) |
|
6. Chastotaning aniqligi/barqarorligi |
±5 KHz |
|
7. Chiqish empedansi |
75 Ohm |
|
8. Chiqish daromadining yo'qolishi |
9 dB |
|
VIDEO |
|
|
1. Video kiritish darajasi |
0,7 Vp-p minimal @87,5% modulyatsiya |
|
2. Differensial daromad |
<5% (10 to 90% APL) |
|
3. Differensial faza |
<5˚ (10 to 90% APL) |
|
4. Xum va shovqin |
-60 dB @87,5% modulyatsiya |
|
5. Vizual tashuvchining shovqin nisbati |
60 dB @4 MGts BW |
|
6. Chastotaga javob |
±1,7 dB (30 Gts dan 4,2 MGts gacha) |
|
AUDIO |
|
|
1. Kirish darajasi |
±25 KHz og'ish uchun 0,8 Vp-p |
|
2. Kirish empedansi |
600 Ohm muvozanatsiz |
|
3. Oldindan{1}}ta'kid |
75 µSek |
|
UMUMIY |
|
|
1. Quvvat kiritish diapazoni |
120 VAC, 60 Gts |
|
2. Ishlash harorati |
32 ˚F ~ 122 ˚F |
|
3. Ulagichlar |
Barcha "F" turi |
|
MEXANIK |
|
|
1. O‘lchamlar |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. Og'irlik |
4,3 funt |
Goodmind Electronics (Shenzhen) Co., Ltd. 1992 yilda 18 million AQSh dollarini tashkil etgan ustav kapitali bilan tashkil etilgan. O'zining fabrikasi Shenzhenda joylashgan va 1000 dan ortiq xodimga ega. Bu ilmiy-tadqiqot, ishlab chiqarish, sotish va xizmat ko'rsatishni birlashtirgan yuqori-texnologik korxona bo'lib, kompaniya Antenna / Tarmoq aloqasi / Bluetooth / AV aksessuarlari / Smart Home / Avtomobil aksessuarlari professional ishlab chiqarish kompaniyasiga ixtisoslashgan. Zavod vertikal ravishda birlashtirilgan. Zavodda plastik ishlov berish, metall shtamplash, rux quyish, SMT, DIP va yig'ish markazi mavjud. Kompaniya kuchli moliyaviy quvvatga, professional ilmiy-tadqiqot guruhiga, mukammal ishlab chiqarish uskunalariga va tejamkor ishlab chiqarishga ega va mijozlar uchun yuqori sifatli mahsulotlarni yaratishga intiladi.
SAW filtrlangan audio video modulatori nima?
SAW filtrlangan audio video modulatori audio va video signallarni uzatish uchun analog televizion tizimlarda keng qo'llaniladigan qurilma. U modulyatsiyalangan signalni aniq shakllantirish va filtrlash, muayyan chastota standartlariga muvofiqligini ta'minlash va shovqinlarni kamaytirish uchun sirt akustik to'lqini (SAW) filtridan foydalanadi.
Ushbu kontekstda SAW filtri qanday ishlaydi?
Yuzaki akustik to'lqin (SAW) filtri radiochastotalarda elektron signallarni filtrlaydigan va qayta ishlaydigan akustik to'lqin qurilmasi. Ushbu modulyatorda u audio-video signalning chastota xarakteristikalarini yaxshilashga yordam beradi, uning belgilangan chastota diapazonida qolishini ta'minlaydi va shovqinni minimallashtiradi.
Audio video modulatoridagi SAW filtrining maqsadi nima?
Modulyatordagi SAW filtri modulyatsiyalangan signalni shakllantirish va filtrlash uchun xizmat qiladi. Bu muayyan chastota standartlariga javob beradi, qo‘shni kanallar bilan shovqinlarni oldini oladi va uzatiladigan audio-video signalining umumiy sifatini yaxshilaydi.
SAW filtrlangan audio video modulatori
SAW (Surface Acoustic Wave) filtrlangan audio video modulatori audio va video signallarni uzatish uchun analog televizion tizimlarda foydalaniladigan qurilma. U modulyatsiyalangan signalni aniq shakllantirish va filtrlash uchun akustik to'lqin qurilmasi bo'lgan SAW filtrini o'z ichiga oladi. Bu muayyan chastota standartlariga muvofiqlikni ta'minlashga yordam beradi va shovqinlarni kamaytiradi.
Ushbu turdagi modulyator raqamli eshittirishga o'tish bilan bog'liqmi?
Raqamli eshittirishga keng oʻtish bilan SAW filtrli anʼanaviy analog audio{0}}videomodulyatorlar kamroq tarqalgan. Raqamli eshittirish tizimlari ko'pincha ilg'or modulyatsiya va kodlash usullaridan foydalanadi.
Modulyator qo'shni kanallar shovqinini qanday hal qiladi?
SAW filtri qo'shni kanallar yoki kiruvchi signallarning shovqinlarini kamaytirishda muhim rol o'ynaydi. Bu modulyatsiyalangan signalning ajratilgan chastota diapazonida qolishini ta'minlaydi va shovqin xavfini kamaytiradi.
TSS
Savol: SAW filtrlangan audio video modulatori bir nechta kanallarni boshqara oladimi?
Javob: Ha, uning dizayni va texnik xususiyatlariga qarab, modulyator bir nechta kanallarni boshqarishi mumkin. Qurilmaning imkoniyatlarini tekshirish va mintaqaviy eshittirish standartlariga muvofiqligini taʼminlash juda muhim.
Savol: Mintaqaviy eshittirish standartlari bilan muvofiqligini qanday ta'minlay olaman?
Javob: SAW filtrlangan audio video modulatori mintaqangizdagi maxsus eshittirish standartlari va qoidalariga muvofiqligini taʼminlash uchun ishlab chiqaruvchilar yoki yetkazib beruvchilar bilan maslahatlashish zarur.
Savol: Ushbu turdagi uskunalar uchun texnik xizmat ko'rsatish va yangilash uchun doimiy yordam mavjudmi?
Javob: Analog eshittirish tizimlari bosqichma-bosqich tugatilganligi sababli, an'anaviy analog modulyatorlarga texnik xizmat ko'rsatish va yangilanishini qo'llab-quvvatlash cheklangan bo'lishi mumkin. Uzoq muddatli barqarorlik uchun-raqamli yechimlarga o‘tishni ko‘rib chiqing.
