Tavsif

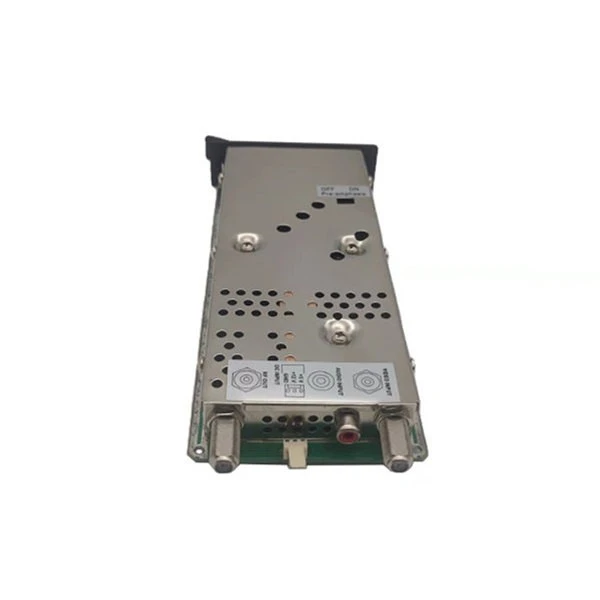

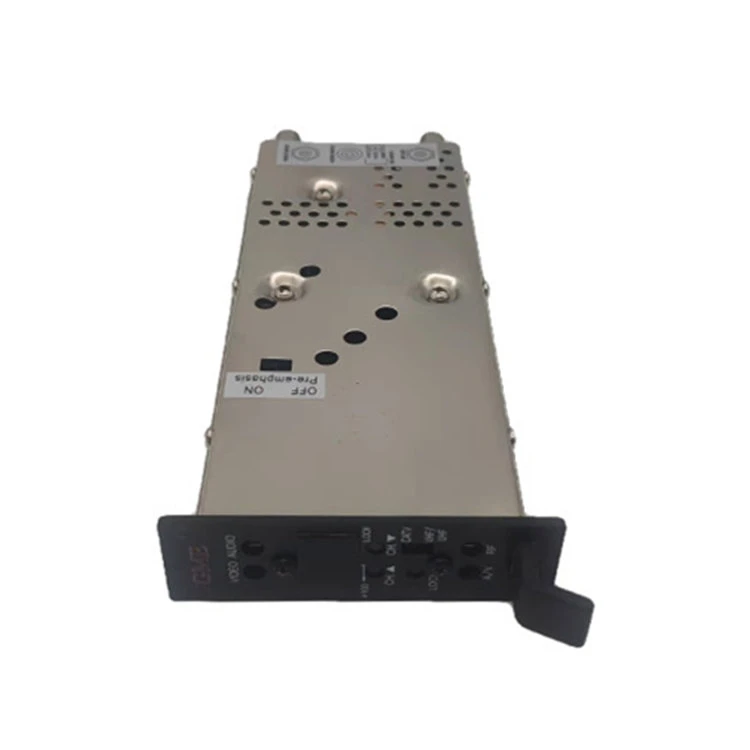

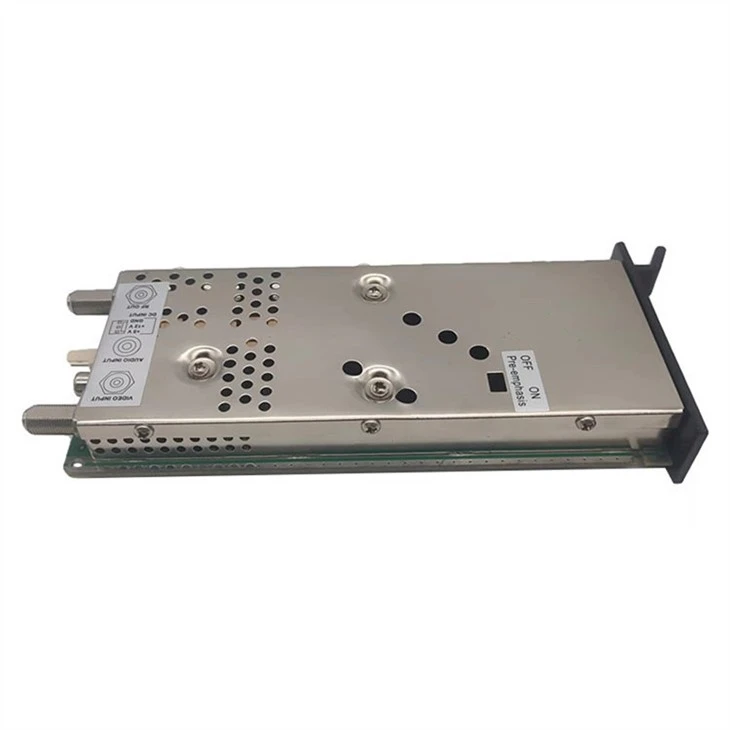

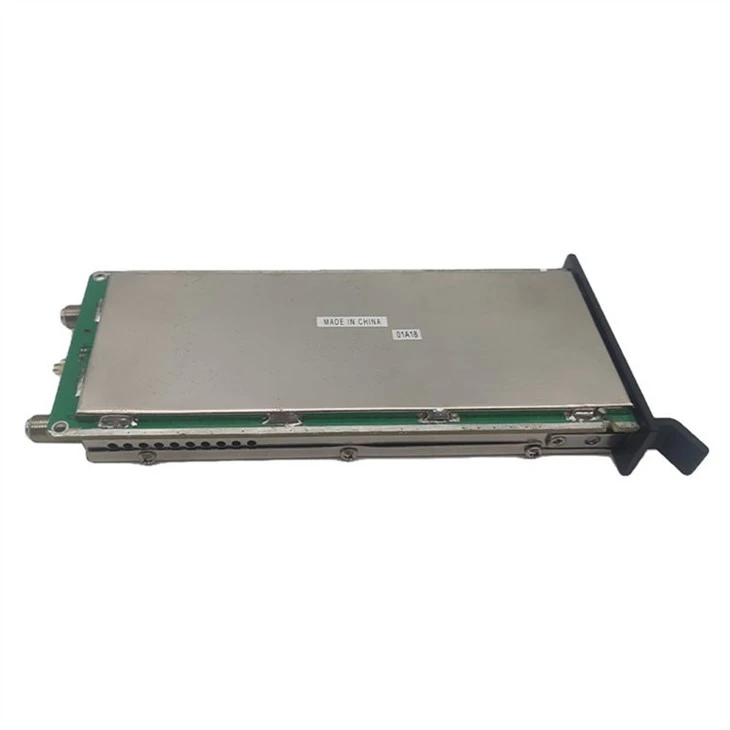

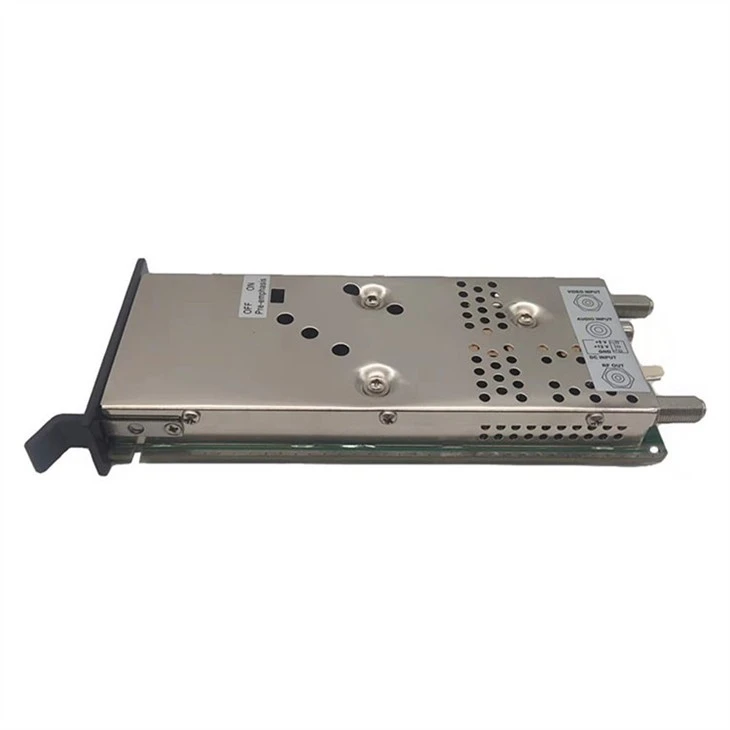

Modulli Agile TV Channel Modulator MATCM-45 - bu mikroprotsessor tomonidan boshqariladigan qayta translyatsiya sifati, sintezlangan faza blokirovkasi, chastotali tezkor CATV/TV televizion modulatori. Ikki marta konvertatsiya qilish va yuqori sifatli SAW filtrlash qo'shni kanal mosligini va soxta bepul chiqishni ta'minlaydi. MATCM-45 50 dan 864MGts gacha bo'lgan 45 dB chiqish darajasini, shu jumladan CATV va TV chastotalarini ta'minlaydi. Kanalizatsiya konfiguratsiyasi old panelda joylashgan yuqoriga/pastga tugmalari orqali o'zgartirilishi mumkin.
- Ikki marta heterodin konversiyasi
- 45dBmV minimal @50-864MHz
- Yuqori tashuvchidan shovqin nisbati uchun avtomatik tarmoqli ajratish filtrlari
- SAW filtrlangan
- Televizor, CATV, chastota va qulflash funksiyasini qo'llab-quvvatlaydi
- FCC chastotasini avtomatik sozlash bilan ofset
- Kompozit BTSC stereo signalini kiritish uchun yon paneldan kirish mumkin bo'lgan-ta'kidlangan mag'lubiyatni o'zgartirish tugmasi.
Spetsifikatsiya
|
Kelib chiqqan joyi: Guangdong, Xitoy |
|||
|
Model raqami: GDM-007 (MATCM-45) |
|||
|
BUYUM |
TIPIAL |
QCLIMIT |
TEST SHARTLARI |
|
RF OUT |
|||
|
Chastota diapazoni |
|
|
54 - 864 MGts |
|
FCC chastota ofsetlari |
|
Avtomatik |
Har bir kanal uchun +12.5KHz, +25KHz yoki Yo'q +12.5KHz: CATV CH14-16 CH25-41 CH43-53 +25KHz: CATV CH.42 CH98-99 |
|
Chiqish kanallari |
|
|
CATV: CH.2 - CH.135 TV (VHF)-CH.2-CH.13 (UHF).CH.14-CH.78 |
|
Chiqish darajasi |
|
+45 dBmV Min. |
|
|
Chiqish darajasini nazorat qilish |
|
>10 dB |
|
|
Chiqish empedansi |
|
75 Ohm |
|
|
Rasm tashuvchisi chastotasi |
|
65 KHz |
|
|
Inter - operator chastotasi |
|
65 KHz |
|
|
P/S tashuvchi nisbati |
|
-11 - -30dB Min. |
|
|
Qo'shni kanal urishi (-4,5 MGts) |
|
-60 dB min. |
Ortiqcha daromadni nazorat qilish diapazoni |
|
Passband tekisligi |
|
61,5 dB P/V Maks. |
|
|
Soxta- |
|
|
@Chiqish darajasi 45dBmV |
|
Bandda |
|
-60 dB min. |
A/V nisbati @-15dBc |
|
Banddan tashqari |
|
-58 dB min. |
@ 54 - 864 MGts |
|
Kanal tanlovi |
|
|
A/V nisbati @-15dBc |
|
Fv - 6.00MGts |
|
55 dB Min. |
|
|
Fv - 3.58MGts |
|
55 dB Min. |
|
|
Fv - 2.42MGts |
|
55 dB Min. |
|
|
Fv - 1.50MGts |
|
55 dB Min. |
|
|
Fv- 1.25MGts |
|
30 dB Min. |
|
|
Intermodulyatsiya buzilishi |
|
57 dBc Min. |
Vizual tashuvchi @45dBmV |
|
3 Tone 920 Beat |
|
|
Quloq tashuvchisi @-15dBc Fa +3.58MHz @-17dBc |
|
Qolgan FM |
<2 KHz |
|
Maksimal og'ish @10KHz oralig'ida |
|
tashuvchi / shovqin |
|
60dB Min. |
|
|
Chiqish daromadining yo'qolishi |
|
-3 dB min. |
@54 - 864MGts |
|
IN PUT |
|||
|
VIDEO |
|
|
|
|
Video kirish empedansi |
|
75 ohm |
|
|
Video modulyatsiyasining maksimal chuqurligi |
|
87,5 % min. |
Kirish darajasi 0,8Vp-p |
|
Video kiritish @87,5% modulyatsiya |
|
1+0.4 , -0,3 Vp-p |
|
|
C/L kechikishi |
|
0±50 sek |
Video 87,5% modulyatsiya, TSG95 NTSC NTC7 cmpst bilan sinov signali. |
|
Differensial Dhase |
|
5 darajadan kamroq yoki unga teng |
Sinov signali TSG95 NTSC NTC7 cmpst. |
|
Video kiritishni qaytarish yo'qolishi |
|
-18 dB Min. |
4,2 MGts gacha |
|
AUDIO |
|
|
|
|
Audio kirish empedansi |
|
10 Kohm |
Muvozanatsizlik |
|
Audio og'ish |
|
260mV RMS Maks. |
@±25KHz PK iv/800Hz ohang |
|
Audio oldindan-ta'kid |
|
75 u Sek |
OF/OFF tugmasi tanlandi |
|
UMUMIY |
|||
|
Ulagich turi: VIDEO IN/RF OUT |
|
F TURI |
|
|
Ulagich turi: AUDIO IN |
|
RCA TURI |
|
|
DC quvvat kiritish-t |
|
|
|
|
+12V / 280mA |
|
±0,2 VDC |
|
|
+5V / 400mA |
|
±0,2 VDC |
|
|
Ishlash harorati |
|
|
@ O daraja +50 darajagacha |
|
Hajmi |
|
|
Vt (2,5 CM) * H (8,9 CM) * D (21,5) |
|
Og'irligi |
|
|
0,38 kg |
