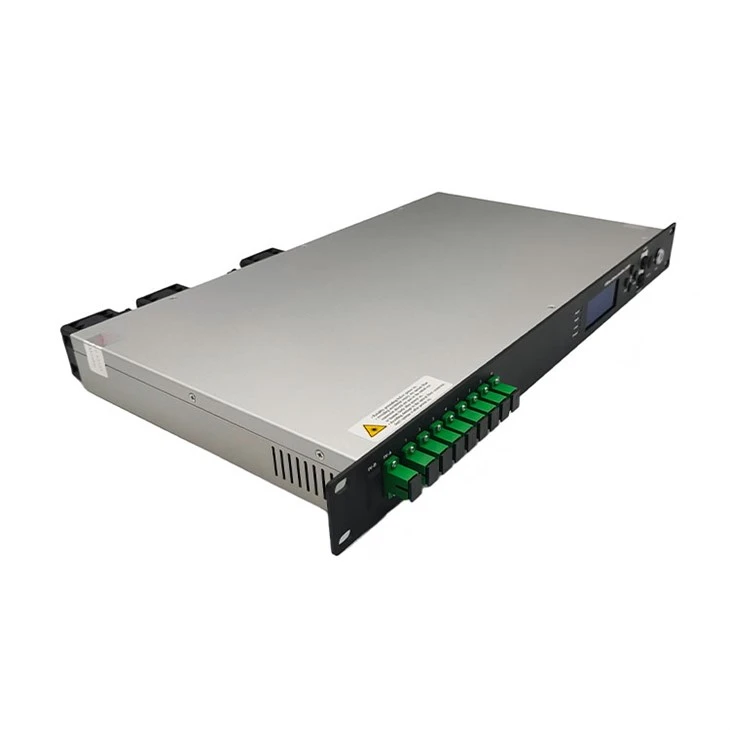

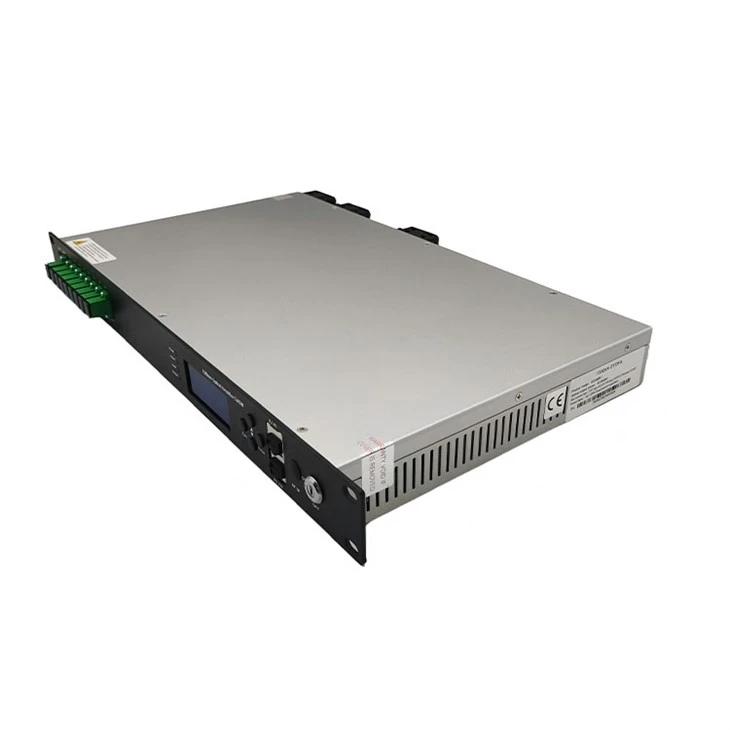

Mahsulotga umumiy nuqtai
GCA 6051-YZ optik kuchaytirgich yaxshi{2}}ma'lum bo'lgan yuqori{3}}ma'lum erbiy-itterbiy-qo'shilgan ikki qavatli tola va past shovqinli nasos lazeridan foydalanadi. Bu ishonchli sxema dizayni va samarali issiqlik tarqalishi dizayniga ega. Butun mashinaning maksimal umumiy chiqish quvvati +36dBm ga yetishi mumkin va u ixtiyoriy optik kalit, CWDM va RF aniqlash bilan 32 tagacha chiqishni qoʻllab-quvvatlaydi. U FTTH tarmog'ida quyi oqim 1550nm optik signalni kuchaytirilgan uzatish uchun mos bo'lgan SNMP protokoli tarmog'ini boshqarish dasturini va WEB tarmog'ini boshqarishni ta'minlaydi.
Blok diagrammasi
Texnik parametr
|
Element |
Birlik |
Texnik parametrlar |
Izoh |
|
|
Operatsion tarmoqli kengligi |
nm |
1545 - 1565 |
||
|
Optik kirish quvvati diapazoni |
dBm |
-5-+10 |
||
|
Maksimal optik chiqish quvvati |
dBm |
36 |
||
|
Chiqish quvvati barqarorligi |
dBm |
±0.5 |
||
|
Shovqin figurasi |
dB |
6,0 dan kam yoki unga teng |
Optik kirish quvvati 0dBm |
|
|
Yo'qotishlarni qaytarish |
Kirish |
dB |
45 dan katta yoki teng |
|
|
Chiqish |
dB |
45 dan katta yoki teng |
||
|
Optik ulagich turi |
SC/APC LC/UPC |
|||
|
C/N |
dB |
50 dan katta yoki teng |
GT/T 184-2002 ga muvofiq sinov holati |
|
|
C/CTB |
dB |
63 dan katta yoki teng |
||
|
C/CSO |
dB |
63 dan katta yoki teng |
||
|
Quvvat manbai kuchlanishi |
V |
AC160V - 250V(50 Gts), DC48V |
||
|
Quvvat iste'moli |
W |
65 dan kam yoki teng |
|
|
Ishlash harorati oralig'i |
daraja |
-10 - +45 |
|
|
Saqlash harorati oralig'i |
daraja |
-30 - +70 |
|
|
Maksimal ishlaydigan nisbiy namlik |
% |
Maksimal 95% Kondensatsiya yo'q |
|
|
Hajmi |
mm |
437(L)×442(W)×44(H) |

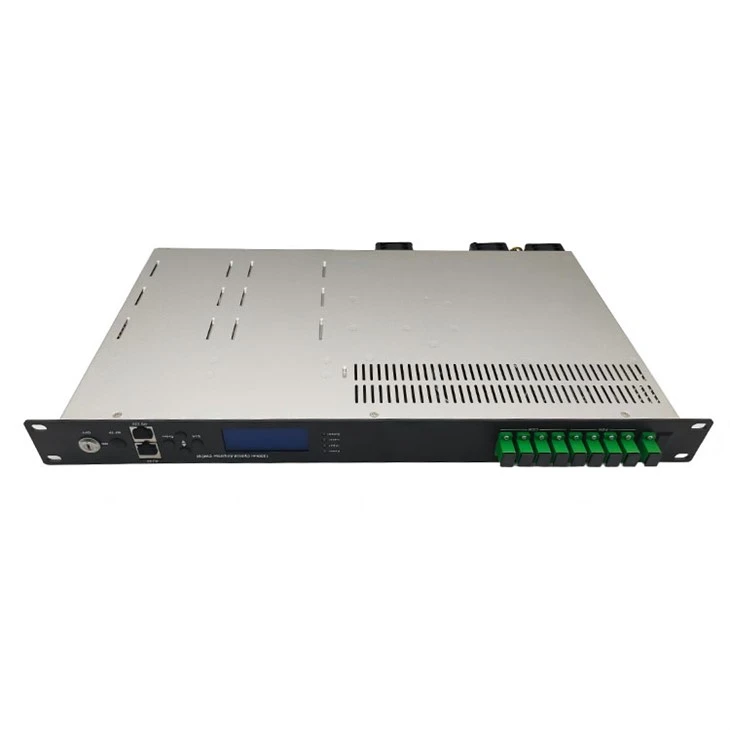

Old panel tavsifi
|
1. Quvvat ko'rsatkichi: Bitta kommutatsiya quvvat manbai ishlamoqda - sariq; ikkita kommutatsiya quvvat manbalari ishlamoqda - yashil. |
|
2. Optik kirish quvvati indikatori: Bu chiroq optik kirish quvvati > -10dBm bo'lganda yonadi. |
|
3. Nasosning ish holati ko'rsatkichi: Qizil chiroq nasos ishlamayotganligini bildiradi, lekin mashina parametrlari normaldir; miltillovchi qizil chiroq mashinaning buzilganligini anglatadi, tegishli nosozlik sababi displey menyusining signal menyusiga qarang; yashil chiroq nasosning normal ishlashini bildiradi |
|
4. Optik chiqish quvvati indikatori: Bu chiroq optik chiqish quvvati > +10dBm bo'lganda yonadi. |
|
5. 160×32 nuqtali-matritsali LCD displey |
|
6. O'rnatish menyusidan chiqish yoki bekor qilish tugmachasini ko'rsating. |
|
7. O'rnatish menyusining yuqoriga yoki oshirish tugmachasini ko'rsating. |
|
8. O'rnatish menyusining pastga yoki kamaytirish tugmachasini ko'rsating. |
|
9. O'rnatish menyusining kiritish tugmachasini ko'rsating. |
|
10. Nasos lazerini almashtirish kaliti: "ON" nasos lazerining ochiqligini va "OFF" nasos lazerining yopiqligini bildiradi. Quvvatni yoqishdan oldin kalitning "OFF" holatida ekanligiga ishonch hosil qiling. O'z-o'zidan{3}}sinovdan o'tgandan so'ng, ko'rsatilgan xabarga muvofiq kalitni "ON" holatiga aylantiring. |
|
11. Optik signal kiritish |
|
12. Optik signal chiqishi |

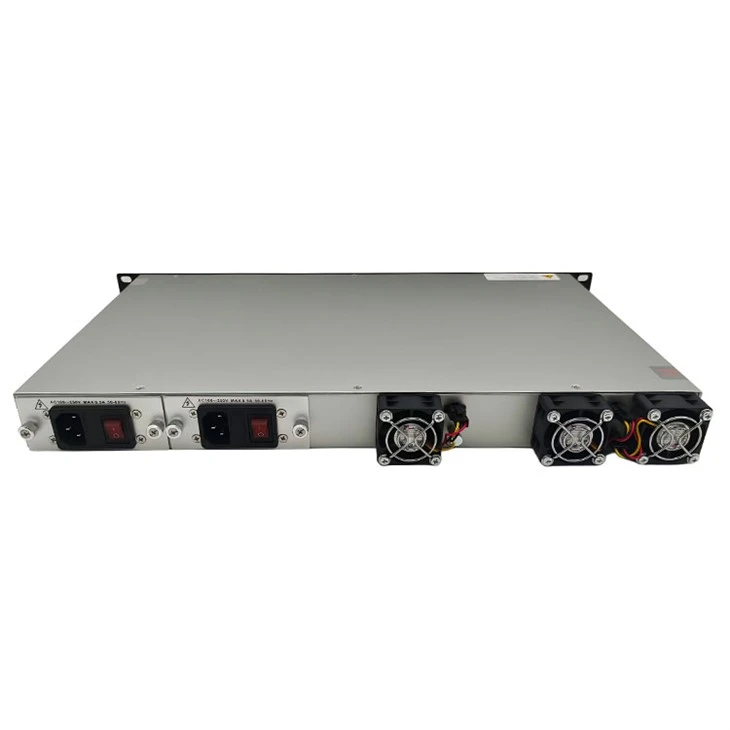

Orqa panel tavsifi
|
1. Fan chiqishi. |
2. RS232 interfeysi. |
|
3. Quvvat manbaining AC 220V kirish porti 1. |
4. Elektr ta'minotining sug'urtasi 1. |
|
5. Elektr ta'minotining kaliti 1. |
6. Quvvat manbaining AC 220V kirish porti 2. |
|
7. Elektr ta'minotining sug'urtasi 2. |
8. Elektr ta'minotining kaliti 2. |
|
9. Shassisning tuproqli tirgagi |
10. LAN interfeysi |
