Ushbu maqola -uzoq{2}}masofalarga uzatish- uchun optik signal quvvatini oshirish uchun CATV FTTH tarmoqlarida EDFA ning asosiy rolini chuqur oʻrganishni taʼminlaydi-va ilgʻor AGC, CWDM va ultra past unumdorlik texnologiyalari tarmoqni optimallashtirish uchun asosiy komponentlar boʻlmagan integratsiyalashgan CATV+SAT IF qabul qiluvchilari{{5} bilan tanishtiradi.
Samarali, barqaror CATV (Kabel televideniesi) FTTH (tolali{1}}uygacha{2}}tolali{0}}tarmoqlarni katta hajmdagi ma'lumotlar va yuqori aniqlikdagi video uzatishni qo'llab-quvvatlay oladigan-tarmoqlarni yaratishda optik kuchaytirgichlar muhim rol o'ynaydi. Ular orasida EDFA (Erbium-Doped Fiber Amplifier) eng muhim optik kuchaytirgich qurilmalaridan biridir. Xo'sh, CATV FTTH tarmoqlarida EDFA ning asosiy maqsadi nima va u keyingi avlod{7}}qabul qiluvchi uskunalar bilan qanday hamkorlik qiladi? Ushbu maqola batafsil tahlilni taklif qiladi.
SAT-FIBER ORQALI
CATV FTTH tarmoqlarida EDFA ning asosiy funktsiyasi: optik signal o'rni va kuchaytirish
Oddiy qilib aytganda, EDFA ning asosiy maqsadi optik signallarni to'g'ridan-to'g'ri kuchaytirish, tolani uzatish paytida yo'qotishlarni qoplash va signalning kirishini sezilarli darajada kengaytirishdir.
FTTH tarmog'ida optik signallar operatorning bosh qismidan uzatiladi va foydalanuvchilarning uylariga etib borish uchun uzoq masofalarni bosib o'tishi kerak. Optik tolalar tabiatan kam yo'qotishlarga ega bo'lsa-da, optik quvvat muqarrar ravishda masofadan susayadi. Signal ma'lum bir nuqtadan oshib ketgandan so'ng, uni foydalanuvchi tomonidan{2}}to'liq aniqlab bo'lmaydi, bu esa signalning uzilishi yoki sifatning keskin pasayishiga olib keladi.
EDFA optik tolali liniya bo'ylab "yoqilg'i quyish stantsiyasi" kabi ishlaydi. U optik signallarni elektr signallariga aylantirmasdan to'g'ridan-to'g'ri kuchaytiradi va unga tengsiz afzalliklarni beradi:
Yuqori chiqish quvvati: Ko'p sonli foydalanuvchilarni qo'llab-quvvatlab, bir vaqtning o'zida bir nechta to'lqin uzunliklarini kuchaytirishga qodir.
Shaffof uzatish: Formatlash- va baholash-agnostik, kuchli muvofiqlikni ta'minlaydi.
Kam shovqin: Zo'r shovqin ishlashi signal sifatini saqlaydi.
EDFA-larni tarmoq magistraliga strategik joylashtirish orqali operatorlar signalning susayishi haqida qayg'urmasdan o'nlab yoki hatto yuzlab kilometrlarni qamrab oluvchi CATV tarmoqlarini qurishlari mumkin.
EDFAdan tashqari: Tarmoq chegarasidagi muammolar va asosiy yechimlar-Yuqori{1}}Unumdorlik qabul qiluvchilar
EDFA magistral uzatish muammolarini hal qilsa-da, signal foydalanuvchi kirish nuqtalariga (masalan, binolar yoki uylar) yetib borgunga qadar tarqatish va keyingi uzatish tufayli yana zaiflashishi mumkin va EDFA tomonidan kiritilgan shovqinni o'z ichiga olishi mumkin. Bu bosqichda yuqori sifatli signalni qabul qilish va “oxirgi mil”da konvertatsiya qilish uchun-yuqori unumdor FTTH qabul qiluvchisi zarur.

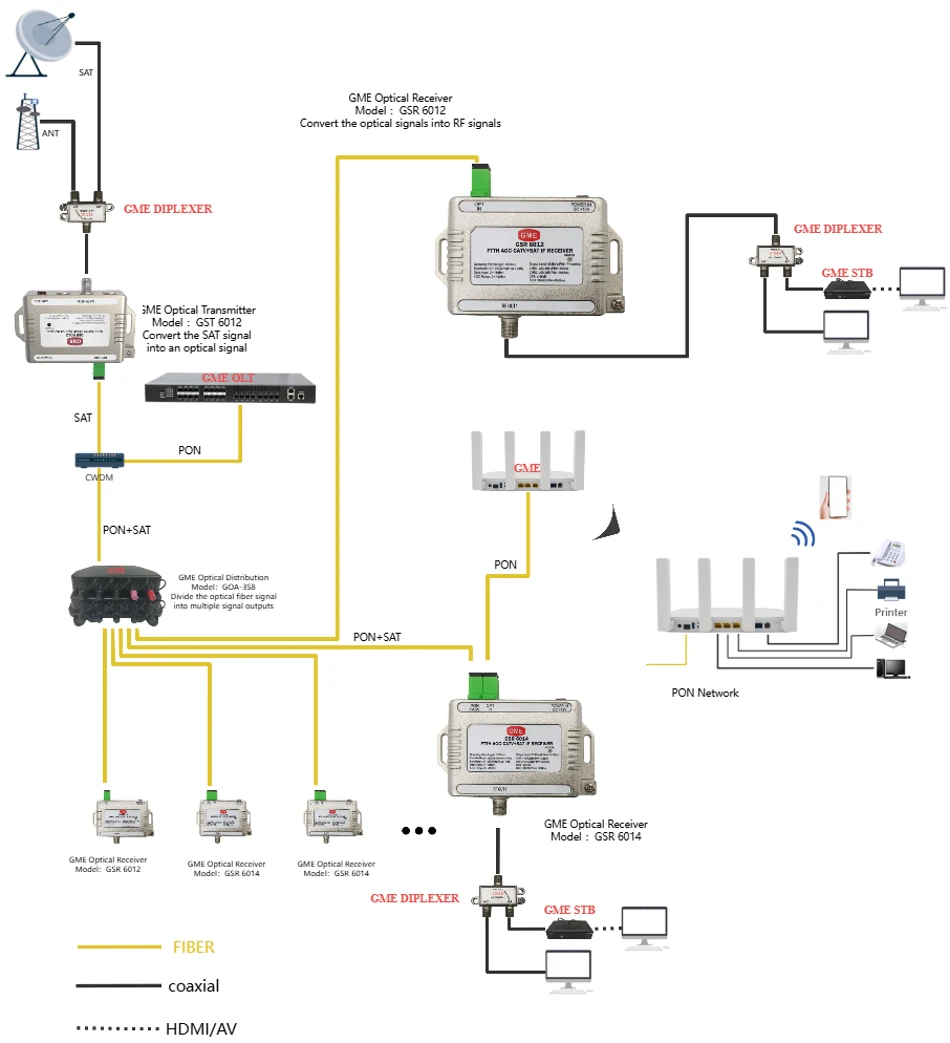

Bu erda ilg'or texnologiyalarga ega o'rnatilgan AGC CATV+SAT IF RECEIVER (Avtomatik daromadni boshqarish CATV va Satellite IF Receiver) ishga tushadi. Quyidagi funksiyalarga ega boʻlgan zamonaviy uch{2}}oʻyin xizmatlari uchun moʻljallangan qabul qilgich oxirgi-foydalanuvchi tajribasini taʼminlashda muhim ahamiyatga ega:
Keng polosali ulanish (45–2150 MGts): An'anaviy CATV RF signallari va sun'iy yo'ldosh IF (SAT IF) signallarini to'liq qo'llab-quvvatlaydi, turli xil xizmatlarga kirish talablariga javob beradi.
Oʻrnatilgan-Optik AGC: Bu optik quvvat o'zgarishiga qarshi "aqlli sug'urta" bo'lib xizmat qiladi. Kirish optik quvvati atrof-muhit haroratining o'zgarishi yoki kichik havola yo'qotishlari tufayli o'zgarganda, AGC (Avtomatik daromadni boshqarish) qo'lda aralashuvisiz barqaror va ishonchli signal chiqishini ta'minlash uchun chiqish darajasini va daromadni avtomatik ravishda sozlaydi va operatsion xarajatlarni sezilarli darajada kamaytiradi.
Ultra-past shovqin texnologiyasi: Shovqinni kamaytirish, Carrier{0}}to{1}}Shovqin nisbatini (CNR) yaxshilash va ayniqsa, EDFA tomonidan kuchaytirilgan signallar unumdorligini oshirish, aniqroq video sifatini taqdim etish uchun GaAs kuchaytirgichlari kabi ilg‘or faol komponentlardan foydalanadi.
Zo'r chiziqlilik va tekislik: Buzilishni samarali ravishda kamaytiradi, barcha kanallarda bir xil signal kuchini ta'minlaydi va muayyan kanallarda piksellanish yoki uzilish kabi muammolarni oldini oladi.
Yuqori-Lineerlik fotodetektori (PD) + Oʻrnatilgan-CWDM-da: CWDM (qo‘pol to‘lqin uzunligi bo‘linmasi multiplekslash) texnologiyasidan foydalangan holda, u turli to‘lqin uzunliklaridagi signallarni (masalan, 1550 nm CATV signallari va 1490 nm/1310 nm ma’lumotlar signallari) qabul qilishi va yuqori chiziqli,{7}Dizaynlar orqali yuqori sifatli optik{6}}verishlarni amalga oshirishi mumkin. backend qayta ishlash uchun toza signal manbasini ta'minlash.
Yuqori daromadli yo'qotish va bitta-tolali ilova: Qaytish yoʻqotilishi yuqori boʻlgan bir{0}}yadroli bir{1}}rejimli tolada ishlaydi, aks ettirilgan signallardan shovqinni kamaytiradi va havola barqarorligini taʼminlaydi.
EDFA va Intelligent qabul qiluvchilar o'rtasidagi sinergiya
Xulosa qilib aytganda, EDFA ning asosiy maqsadiCATV FTTHtarmoqlar optik signallarni uzoqdan, samarali va yuqori quvvatli releli uzatishni ta'minlashdan iborat bo'lib, keng ko'lamli tarmoqlarni qurish uchun asos bo'lib xizmat qiladi. Tarmoq chekkasida optik AGC, ultra-past shovqin, CWDM va boshqa texnologiyalarga ega integratsiyalangan CATV+SAT IF qabul qiluvchisi foydalanuvchilarga yuqori sifatli signal yetkazib berishni taʼminlovchi yakuniy qoʻriqchi vazifasini bajaradi. Ular birgalikda zamonaviy yuqori{6}}tezlikli, barqaror va ishonchli optik tolali-keng polosali va video xizmat tarmoqlarining asosini tashkil qiladi.
Tarmoq operatorlari va uskunalar ishlab chiqaruvchilari uchun yuqoridagi funksiyalarga ega yuqori unumdorlikka ega{0}}qabul qilgichni tanlash tarmoq unumdorligini optimallashtirish, foydalanuvchi qoniqishini oshirish va umumiy operatsion xarajatlarni kamaytirish uchun strategik qaror hisoblanadi.
