2024-yilda jahon sun’iy yo‘ldosh yerosti stansiya uskunalari bozori miqyosi 12,71 milliard dollarga yetgani sababli, yangi turdagi SAT-IF optik qabul qiluvchisi sanoatning asosiy nuqtasiga aylanmoqda.

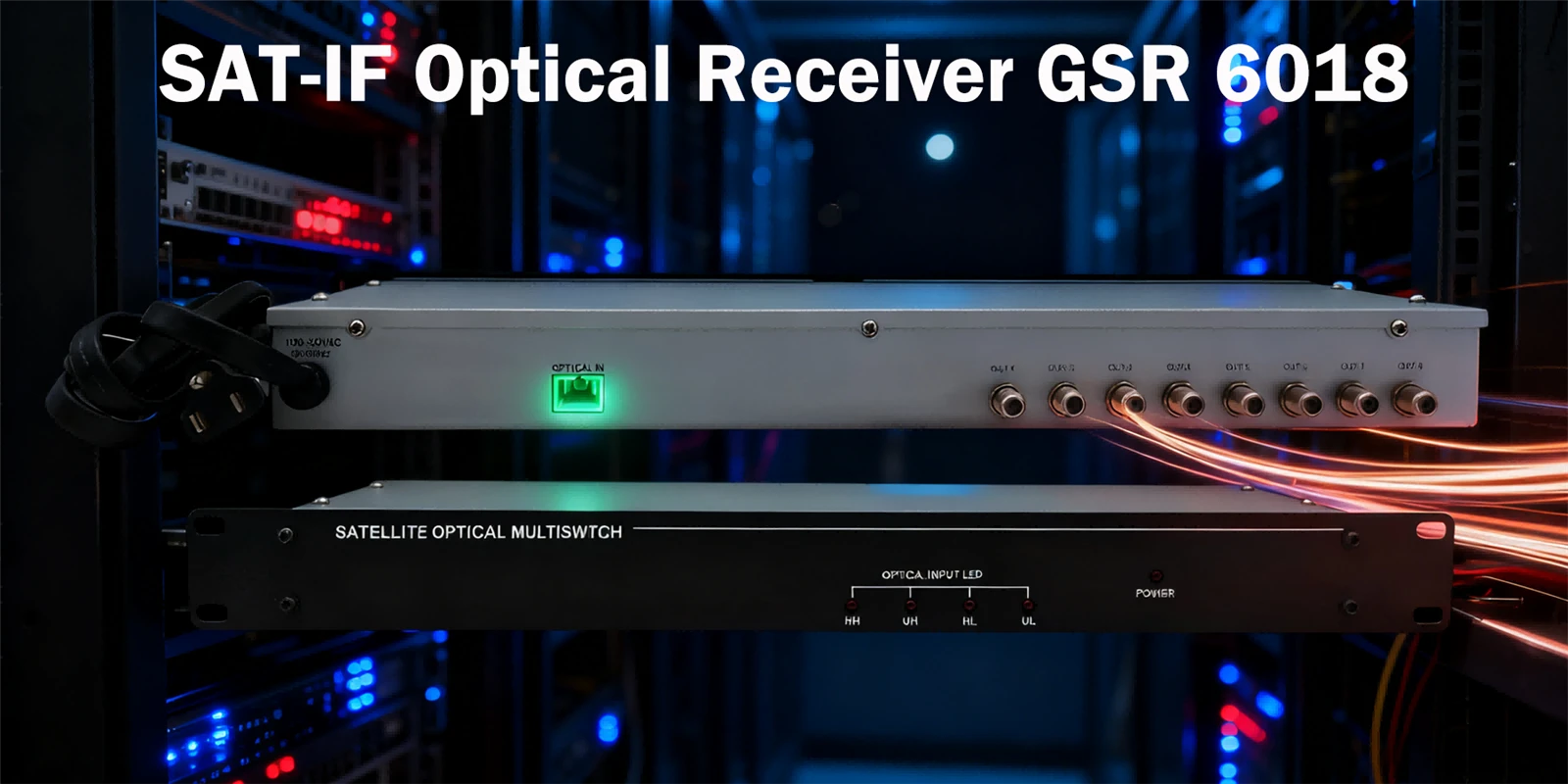

So'nggi paytlarda sun'iy yo'ldosh aloqasi sohasida texnologik yutuq paydo bo'ldi - bu SAT-IF optik qabul qilgichyuqori darajada integratsiyalashgan dizayn orqali sun'iy yo'ldosh signallarining uzatish samaradorligi va sifatini sezilarli darajada oshirmoqda. Bu qurilma LNB sunʼiy yoʻldosh antennasi tomonidan qabul qilingan barcha L{1}}tarmoqli analog sunʻiy yoʻldosh signallarini (SAT-IF) optik signallarga aylantira oladi, bu esa optik tola orqali toʻliq shaffof, yuqori-sifatli, uzoq{4}}masofalarga uzatish imkonini beradi.
01 Texnik printsip: Optoelektronik konversiyaning asosiy bo'g'ini
SAT-IF optik qabul qiluvchisi sun'iy yo'ldosh aloqa tizimlarida hal qiluvchi rol o'ynaydi va sun'iy yo'ldoshdan yer stansiyasiga uzatishda signallarni qayta ishlashning asosiy uskunasi vazifasini bajaradi.
An'anaviy qabul qiluvchi arxitekturasi odatda superheterodin strukturasini qo'llaydi. RF kirish signali avval RF filtridan, so'ngra Past-shovqin kuchaytirgichidan (LNA) o'tadi.
Keyinchalik, signal mikserda sozlanishi mumkin bo'lgan LO kirishi bilan aralashtiriladi va uni O'rta chastota (IF) diapazoniga aylantiradi.
Bundan farqli oʻlaroq, yangi SAT-IF optik qabul qilgichi toʻgʻridan-toʻgʻri pastga{1}}konvertatsiya qilish arxitekturasini qoʻllaydi, u ikki juft muvozanatli qabul qiluvchi va optik I/Q aniqlashni amalga oshirish uchun 90 darajali optik gibriddan foydalanadi.
Ushbu texnologik sakrash qurilmaga 950~2600MGts keng chastota diapazoni ustida ishlash imkonini beradi, bu L{2}}bandidagi deyarli barcha analog sun'iy yo'ldosh signallarini qamrab oladi.
Fotodetektorlar optik qabul qiluvchilarning asosiy ish printsipi bo'lgan fotoelektr effekti orqali yorug'likni elektrga aylantiradi. Bunga asoslanib,SAT-IF optik qabul qilgichajoyib chiziqlilik va tekislik orqali yuqori{0}}aniqlikdagi signal uzatilishini ta'minlaydi.
02 Ishlashning afzalliklari: bir nechta innovatsiyalar
SAT-IF optik qabul qiluvchisi bir qator ta'sirchan ishlash xususiyatlarini namoyish etadi. Bozordagi odatiy mahsulotni misol tariqasida oladigan bo'lsak, u -18 dan +3 dBm gacha bo'lgan keng diapazondagi optik kirish quvvatini qabul qilish qobiliyatini taklif etadi.
Ushbu keng kirish diapazoni qurilmaga turli xil kuchlilikdagi kirish signallariga moslashishga imkon beradi va turli muhitlarda barqaror ishlashni ta'minlaydi.
RF parametrlari nuqtai nazaridan, SAT{0}}IF optik qabul qilgich 45~2150MGts chastota diapazonida ishlay oladi va ±1 dB yuqori tekislik darajasiga erishadi.
Bu shuni anglatadiki, qurilmaning turli chastotali signallarga javobi sezilarli tebranishlarsiz butun ish diapazoni bo'ylab juda mos keladi.
Qurilma shovqin darajasi (CNR) 50 dB dan katta yoki unga teng, 65 dB dan katta yoki unga teng kompozitsion ikkinchi tartib (CSO) va 62 dB dan yuqori yoki unga teng boʻlgan kompozit Triple Beat (CTB) bilan faxrlanadi. Ushbu uchta ko'rsatkich signal sifatini ta'minlash uchun hal qiluvchi ahamiyatga ega, yuqori qiymatlar uzatish paytida yuqori signal yaxlitligini kafolatlaydi.
SAT-IF optik qabul qiluvchisi, shuningdek, GaAs kuchaytirgich faol qurilmalari va ultra{1}}past shovqin texnologiyasidan foydalanadi, bu signalni qayta ishlash jarayonida yuzaga keladigan shovqinni sezilarli darajada kamaytiradi va signal tozaligini oshiradi.
03 Ilova stsenariylari: Triple-Play integratsiyasidan dengiz aloqasigacha
SAT-IF optik qabul qiluvchisi bir nechta stsenariylarda o'zining noyob qiymatini namoyish etadi.
Uch martalik{0}}oʻyin integratsiyasi muhim dastur sohasidir. Zhuhai Jiesheng Electronic Technology Co., Ltd. kompaniyasi shu maqsadda FTTH (Fiber To The Home) tarmoqlari uchun SAT{4}}IF optik qabul qiluvchisini maxsus ishlab chiqdi.
U 45-1000MHz, 45-2150MHz va 45-2400MHz ish chastotalarini qo'llab-quvvatlaydi, bu ma'lumotlar, ovoz va video signallarni bir vaqtning o'zida uzatish ehtiyojlarini qondiradi.
Sun'iy yo'ldosh L-tarmoqli yuqoriga/pastga bog'langan optik tolali havolalarda ushbu qurilmalar sanoatdagi eng arzon-xarajat yechimini taqdim etadi.
Hangzhou Fengrui Optoelektronic Equipment Co., Ltd kompaniyasining FWT/R–2600S seriyali mahsulotlari L{3}}bandidagi barcha analog sun'iy yo'ldosh signallarini uzata oladi, bu esa tarmoq operatorlarini yuqori-sifatli, uzoq{5}}masofalarga uzatish yechimlari bilan ta'minlaydi.
Dengiz sun'iy yo'ldosh optik tolali tarqatish tizimlari ham ushbu texnologiyadan foyda ko'radi. Dengizda suzib ketayotganda, kemalar sun'iy yo'ldosh signallarini barqaror qabul qilishi va ularni SAT-IF optik qabul qiluvchisi orqali optik tolalar orqali turli foydalanish nuqtalariga tarqatishi mumkin.
Bundan tashqari, sunʼiy yoʻldosh L-bandli optik tolali binolarni tarqatish tizimlari SAT-IF optik qabul qiluvchisi uchun yana bir muhim dastur stsenariysi hisoblanadi. Katta qurilish majmualarida sun'iy yo'ldosh signallarini optik tolalar orqali tarqatish an'anaviy mis kabel uzatishda keng tarqalgan signalni susaytirish muammolarini samarali ravishda oldini oladi.
04 Bozor istiqbollari: tez o'sish davriga kirish
Bozor tahliliga ko'ra, global sun'iy yo'ldosh yerosti stansiya uskunalari bozori jadal o'sish davriga kirmoqda. Bozor hajmi 2024 yilda 12,71 milliard dollarga yetdi va 2025 yilga kelib 13,33 milliard dollarga yetishi kutilmoqda.
2033 yilga kelib, global sun'iy yo'ldosh yerosti stansiya uskunalari bozori 2025 yildan 2033 yilgacha bo'lgan davrda 4,9% yillik yillik o'sish sur'ati (CAGR) bilan 19,55 milliard dollarga yetishi kutilmoqda.
O'sib borayotgan talabni bir necha omillar qo'zg'atmoqdaSAT{0}IF optik qabul qiluvchilar. Bular qatoriga Ku va Ka- diapazonli sun'iy yo'ldoshlarga bo'lgan talabning ortishi, harbiy va tijorat sohalarida avtonom transport vositalaridan foydalanishning ortib borishi kiradi.
2024 yilda 4500 dan ortiq operatsion sun'iy yo'ldoshlar mos keladigan yerosti stansiyasi infratuzilmasiga talab ortib bordi.
Texnologik innovatsiyalar ham bozor o'sishini ta'minlovchi asosiy omil hisoblanadi. Ruxsat etilgan sun'iy yo'ldosh tizimlari bilan taqqoslaganda, HTS (High Throughput Satellite) tizimlari orbitada bir xil chastotalardan foydalanishi mumkin.
Ushbu sun'iy yo'ldoshlar, birinchi navbatda, kamroq bog'langan yoki kam rivojlangan hududlarga keng polosali Internetga kirish xizmatlarini taqdim etish uchun joylashtirilgan.
Mintaqaviy taqsimot nuqtai nazaridan Shimoliy Amerika 2024 yilda NASA va SpaceX va Amazon Kuiper kabi xususiy kompaniyalar boshchiligidagi global ob'ektlarning 35% dan ortig'ini tashkil etdi.
Osiyo{0}}Tinch okeani mintaqasi ham jadal rivojlanmoqda, buni Sivers Semiconductors va Janubiy Koreyaning Doosan kompaniyasi hamkorligi tasdiqlaydi.
05 Korporativ rivojlanish: hamkorlik asosiy tendentsiyaga aylanadi
Ushbu rivojlanayotgan bozorga duch kelgan yirik kompaniyalar strategik rejalarni faol ravishda amalga oshirishmoqda.
Yaqinda Sivers Semiconductors va Doosan kompaniyasi sun'iy yo'ldosh aloqasi (SATCOM) uchun Ka{0}}elektron boshqariladigan massiv (ESA) panellarini ishlab chiqish bo'yicha hamkorlikni e'lon qildi.
Qiymati 1,5 million dollarga baholangan ushbu hamkorlik Siversning yaqinda keng sotiladigan Ka-bandli SATCOM Beamforming Integrated Circuit (BFIC) tomonidan quvvatlanadigan ilg'or antenna tizimlarini loyihalash va rivojlantirishni moliyalashtiradi.
Ushbu hamkorlik Sivers uchun global SATCOM bozorida o'z izini kengaytirishda muhim bosqichni belgilaydi.
SAT-IF optik qabul qiluvchi mahsulotlari sohasida Xitoyning Hangzhou Fengrui Optoelektronic Equipment Co., Ltd. va Zhuhai Jiesheng Electronic Technology Co., Ltd. kabi kompaniyalari allaqachon tijorat mahsulotlarini ishga tushirgan.
Zhuhai Jiesheng Electronic kompaniyasiSAT-IF optik qabul qilgichixcham shakl faktoriga ega (113x57x25 mm), og'irligi atigi 110 g va 2 Vt dan kam quvvat sarflaydi. Ushbu ixcham dizayn o'rnatishni osonlashtiradi va energiya sarfini kamaytiradi.
Gilat Satellite Networks va Hughes Network Systems kabi global o'yinchilar ham ushbu sohada o'zlarini faol ravishda joylashtirmoqdalar.
Hughes Network Systems 2022-yil iyun oyida Yupiter tizimining yerdagi tarmog‘i orqali 5G sun’iy yo‘ldoshlarini muvaffaqiyatli sinovdan o‘tkazdi.
Ushbu ishlanma texnologiyaning 5G Open Radio Access tizimlari bilan mosligini tasdiqladi va SAT-IF optik qabul qiluvchilarni 5G tarmoqlari bilan integratsiya qilish imkoniyatlarini ochdi.
Sun'iy yo'ldosh aloqasi sohasidagi raqobat kosmosdan yergacha cho'zilmoqda. Sivers va Doosan o'rtasidagi kabi xalqaro hamkorlik chuqurlashgan sari, Ka-bandli ESA panellari kabi yangi texnologiyalar tezda tijoratlashtiriladi.
Kelgusi yillarda SAT-IF optik qabul qiluvchilarining qoʻllanilishi ixtisoslashgan sohalardan kengroq fuqarolik stsenariylariga qadar kengayib, integratsiyalangan kosmik-havo-yer tarmoqlarini ulashda muhim komponentga aylanadi.
