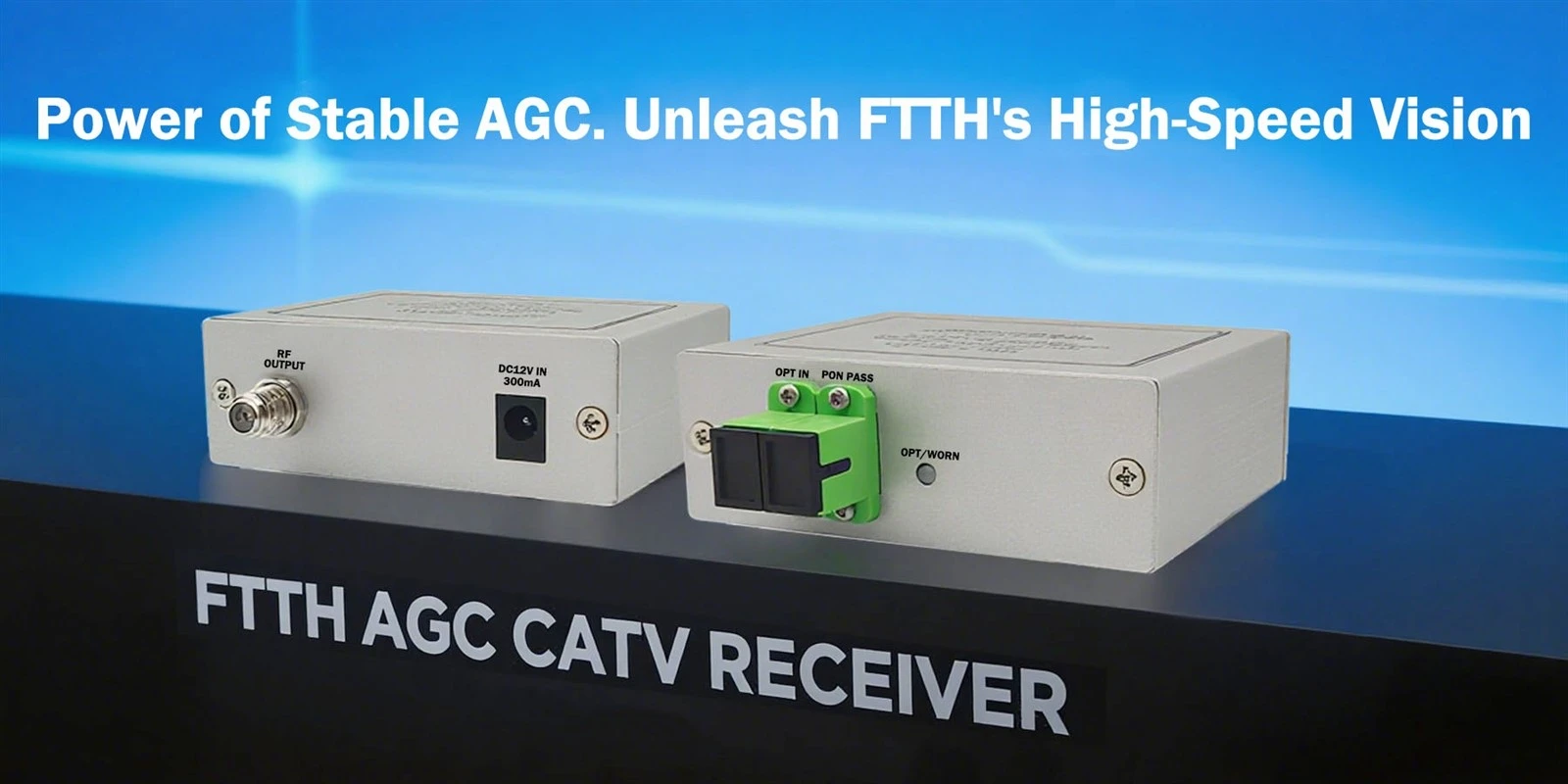

FTTH AGC CATV qabul qilgichi zamonaviy Fiber{0}}to{1}}uy (FTTH) tarmoqlariga-asosiy terminal qurilmasi bo‘lib, u “optik signal tarjimoni” va “signal stabilizatori”ning ikki tomonlama rolini bajaradi. Uning asosiy vazifasi yuqori{4}}tezlikdagi internet ma’lumotlari va bitta tola orqali uzatiladigan yuqori-sifatli eshittirish televideniesi signallarini-tashuvchi kompozit optik to‘lqinni samarali va ishonchli tarzda ajratish va uy xo‘jaligidagi standart uskunalar tomonidan to‘g‘ridan-to‘g‘ri foydalanish mumkin bo‘lgan elektr signallariga aylantirishdan iborat. Quyida uning texnik tafsilotlari, ishlash mexanizmlari va ahamiyati-to'liq va chuqur tavsifi berilgan.
I. Asosiy funktsiya va joylashishni aniqlash
Oddiy Triple{0}o'yinli FTTH tarmog'ida bir tomchi tola bir vaqtning o'zida uzatilishi kerak:
Pastki oqim ma'lumotlar signali:Odatda Internetga kirish, VoIP va boshqalar uchun 1490nm to'lqin uzunligidan foydalaniladi.
Yuqori oqim signali:Odatda foydalanuvchi ma'lumotlarini yuklash uchun 1310nm to'lqin uzunligidan foydalanadi.
Pastki oqim CATV video signali:Odatda analog va raqamli televidenie dasturlarini uzatish uchun 1550nm to'lqin uzunligidan foydalaniladi.
TheFTTH AGC CATV qabul qiluvchisi1550nm to'lqin uzunligi CATV video signalini qayta ishlash uchun maxsus javobgardir. U ushbu optik signalni toladan aniq ajratib oladi, uni Radiochastota (RF) elektr signaliga aylantiradi va koaksiyal kabel orqali televizor yoki pristavkalarga chiqaradi. U oʻrnatilgan-Avtomatik daromadni boshqarish (AGC)foydalanuvchi tajribasini ta'minlash uchun kalit hisoblanadi. U tolali chiziq masofasi, egilish yoki atrof-muhit haroratining o'zgarishi kabi omillar tufayli kelib chiqadigan optik kirish quvvatidagi tebranishlarni avtomatik ravishda kompensatsiya qiladi va televizorga chastotali signal darajasining chiqishi doimiy bo'lishini kafolatlaydi. Bu qor, mozaik naqshlar yoki uzilishlar kabi rasm muammolarini oldini oladi.
II. -Asosiy komponentlar va texnologiyalarni chuqur tahlil qilish
1. Optik old-End va WDM filtri
Aniq filtrlash:Qurilma yuqori samarali{0}}to‘lqin uzunligi bo‘yicha multiplekslash (WDM) filtrini o‘zida mujassam etgan. Uning o'tish diapazoni xarakteristikalari 1550 nm to'lqin uzunligi uchun yuqori darajada optimallashtirilgan bo'lib, 1550 nm CATV optik signalini aralash 1310/1490/1550 nm optik signallardan juda kam kiritish yo'qotilishi va o'zaro bog'lanish bilan aniq ajratish imkonini beradi. Bundan tashqari, u ma'lumotlar kanali optik signallarining yo'qotmasdan o'tishini ta'minlaydi (keyingi ONU/optik modemga ishlov berish uchun).
Fotodetektor (PIN yoki APD):Bu qabul qiluvchining "ko'zi". U ajratilgan 1550nm optik signalni zaif elektr signaliga aylantiradi. Uzoq{3}}masofali, yuqori{4}} quvvat kiritish stsenariylari uchun ko‘chki fotodiodidan (APD) ichki daromad va yuqori sezuvchanlik tufayli foydalanish mumkin.
2. Avtomatik daromadni boshqarish (AGC) tizimining aniq ishlashi
AGC tizimi butun qurilmaning “aqlli yuragi” bo‘lib, uzluksiz yopiq{0}}fiksator sifatida ishlaydi:
Signalni aniqlash:Tizim fotoelektrik konvertatsiya va dastlabki kuchaytirishdan so'ng RF signal darajasini doimiy ravishda kuzatib boradi.
Taqqoslash va xato yaratish:U xato qiymatini hisoblash uchun aniqlangan signal darajasini oldindan belgilangan, ideal mos yozuvlar darajasi bilan taqqoslaydi.
Dinamik daromadni sozlash:Ushbu xato signali o'zgaruvchan daromad kuchaytirgichini (VGA) boshqaradi yoki fotodetektorning kuchlanish kuchlanishini boshqaradi. Agar kirish optik quvvati pasaysa (masalan, -8 dBm gacha), AGC daromadni oshirishni buyuradi. Agar kirish optik quvvati oshsa (masalan, +2 dBm gacha), u mos ravishda daromadni kamaytiradi.
Barqaror chiqish:Ushbu dinamik sozlash orqali, kirish optik quvvati belgilangan keng diapazonda (masalan, +2 dBm dan -8 dBm gacha) qanday o'zgarishidan qat'i nazar, yakuniy chiqish chastotasi signali darajasini (masalan, nominal 65 dBµV) yuqori barqarorlik bilan, odatda ±1 dB xato ichida saqlab turish mumkin. Bu signalning tebranishlaridan kelib chiqadigan tasvir sifati muammolarini butunlay yo'q qiladi.
3. RFni qayta ishlash va chiqish moduli
Ko'p-bosqichli kuchaytirish va tenglashtirish:Asosiy AGC tomonidan nazorat qilingandan so'ng, signal etarli chiqish haydovchi qobiliyatiga erishish uchun keyingi RF kuchaytirish zanjiriga kiradi. Murakkab modellar ham o'z ichiga olishi mumkinNishabni avtomatik boshqarish (ASC), bu tolaning turli chastotali RF subtashuvchilarga differensial javobini avtomatik ravishda qoplashi mumkin, bu esa butun televizor chastotasi o'tkazuvchanligi (masalan, 47-1000 MGts yoki undan yuqori) bo'ylab tekislikni ta'minlaydi.
Chiqish portlari va izolyatsiyasi:Odatda bir nechta chiqishlar orasidagi shovqinni minimallashtirish uchun yuqori izolyatsiyaga ega 1 dan 4 gacha chastotali chiqish portlarini (masalan, F{4}}tipli ulagichlar) taqdim etadi. Portlar chaqmoq chaqishi va elektrostatik zaryadsizlanishdan (ESD) yaxshi himoya qiladi.
4. Strukturaviy dizayn va atrof-muhitga moslashish
Qattiq korpus:Odatda issiqlikni tarqatish (ichki kuchaytirgichlardan issiqlikni samarali olish), elektromagnit ekranlash (EMI) (tashqi shovqin va ichki signal oqishini oldini olish) va mexanik himoya kabi uch funktsiyani bajaradigan quyma alyuminiy qotishma korpusidan keng foydalaniladi.
Barcha-ob-havo himoyasi:Tashqi yoki ichki/tashqi makon modellari yuqori darajadagi suv o'tkazmaydigan va chang o'tkazmaydigan qobiliyatga ega (masalan, IP65 reytingi), qattiq sovuq, yuqori harorat va yuqori namlik kabi og'ir muhitlarga bardosh bera oladi va uzoq-vaqt ishonchli ishlashini ta'minlaydi.
Moslashuvchan o'rnatish:Ixcham dizayn devorga{0}}o'rnatish, ustunga-o'rnatish yoki ish stolini joylashtirishni qo'llab-quvvatlaydi, bu uy ichidagi turli o'rnatish nuqtalariga moslashadi (masalan, ma'lumot qutisi, televizor shkafi yonidagi).
III. FTTH tarmog'idagi ish jarayonini-tugatish-
Signal kiritish:Operatorning bosh qismidagi 1550 nm to'lqin uzunlikdagi CATV optik signali tashqi WDM birlashtiruvchi yoki optik kuchaytirgichda markaziy ofis OLTdan olingan 1490/1310 nm ma'lumot optik signallari bilan birlashtirilgan. Kombinatsiyalangan signal magistral va taqsimlovchi tarmoq tolalari orqali abonent binolariga uzatiladi.
Signalni ajratish:Tomchi tola avval optik ajratgichga (agar mavjud bo'lsa), so'ngra mijozning jihozlar maydoniga ulanadi. Bu erda kirish portiFTTH AGC CATV qabul qiluvchisiaralash optik signalni qabul qiladi. Uning ichki WDM filtri birinchi navbatda 1550nm CATV optik signalini "o'chirib", uni CATV qabul qiluvchi yo'liga yo'naltiradi. Qolgan 1310/1490nm optik signallar internet va ovozli xizmatlarni qayta ishlash uchun Optik Tarmoq Birligiga (ONU) alohida pigtail orqali chiqariladi.
Fotoelektrik konversiya va barqarorlashtirish:Olingan 1550 nm optik signal fotodetektor tomonidan RF elektr signaliga aylanadi. AGC sxemasi real{2}}vaqt rejimida ishlaydi, bu ob-havoning oʻzgarishi yoki tarmoqning nozik{3}}sozlanishi tufayli optik quvvat biroz oʻzgarib tursa ham, oʻzgartirilgan RF signali kuchi oʻzgarmasligini taʼminlaydi.
Signal taqsimoti:Stabillashtirilgan va kuchaytirilgan yuqori sifatli-RF signali koaksiyal kabel orqali uydagi turli televizorlar yoki pristavkalarga-tarqatiladi, bu esa foydalanuvchilarga aniq, miltillovchi-bepul jonli teledasturlarni tomosha qilish imkonini beradi.
IV. Asosiy afzalliklar va qiymatning qisqacha mazmuni
Yakuniy barqaror foydalanuvchi tajribasi:AGC texnologiyasi ko'rinmas qo'riqchi bo'lib, foydalanuvchilar sezmaydigan signal tebranishlarini mukammal tarzda bekor qiladi va doimiy aniq tasvirlarni taqdim etadi.
Yuqori tarmoqli kengligi va kelajakdagi muvofiqligi:1 gigagertsli yoki hatto 1,2 gigagertsgacha bo'lgan RF tarmoqli kengligini qo'llab-quvvatlaydi, bu 4K/8K Ultra HD TV, ko'proq interaktiv kanallar va kelajakdagi xizmatlarni yangilash uchun keng joy ajratadi.
Soddalashtirilgan tarmoq va xarajatlarni tejash:Barcha xizmatlarni bitta tola orqali uzatish operatorning kabellarni ulash murakkabligi va operatsion xarajatlarini sezilarli darajada kamaytiradi. Foydalanuvchilar uchun qurilmaning yuqori integratsiyalashuvi joyni tejaydi va o'rnatishni osonlashtiradi.
Ajoyib ishonchlilik va chidamlilik:Sanoat darajasidagi dizayn-va toʻliq muhrlangan konstruksiya 24/7 uzluksiz barqaror ishlashni taʼminlaydi, bu esa ishlamay qolishlar orasidagi oʻrtacha vaqtni (MTBF) taʼminlaydi va uning butun umri davomida egalik qilishning umumiy qiymatini kamaytiradi.
Plug{0}}va-Play va qulay texnik xizmat:Qurilma odatda murakkab maydon konfiguratsiyasini talab qilmaydi, chunki chiqish darajasi avtomatik ravishda barqarorlashadi. Tarmoq monitoringi tizimlari tashuvchi to'lqin yoki boshqa vositalar orqali uning holatini masofadan turib kuzatishi mumkin, bu esa nosozliklar haqida ogohlantirish va mahalliylashtirishni osonlashtiradi.
TheFTTH AGC CATV qabul qiluvchisioddiy "optik{0}}elektrga"-konvertordan ancha ko'p. Bu ilg'or optik filtrlash, aniq fotoelektrik konversiya, aqlli yopiq pastadir boshqaruv-va mustahkam sanoat dizaynini birlashtirgan murakkab quyi tizimdir. Bu yuqori{5}}sifatli videoxizmatlarni Fiber tarmog‘ining “so‘nggi yuz metrlari”da-uygacha-- uzluksiz yetkazib berishda muhim bo‘g‘in bo‘lib, millionlab uy xo‘jaliklari barqaror, tiniq va boy teleko‘rsatuv xizmatlaridan bahramand bo‘lishlarini kafolatlaydi. Bu zamonaviy to'liq optik kirish tarmoqlarida ajralmas aqlli terminal qurilmasi.
