RF signalini tolaga uzatish yadrosi: analog signalni tolaga o'tkazish printsipining to'liq izohi
RF (Radiochastota) signalini uzatish stsenariylarida siz ko'pincha quyidagi muammolardan qiynalayapsizmi: uzoq masofalarga uzatilgandan keyin signalning keskin susayishi, elektromagnit parazitlardan kelib chiqadigan signal buzilishi, katta hajmli va qimmat kabel simlari-? Aloqa tayanch stansiyalari, radioastronomiya uskunalari, sanoat boshqaruvi yoki radio va televidenie tizimlari bo'ladimi, RF signallarining barqaror uzatilishi asosiy talab-va RF signalidan optik tolali uzatish texnologiyasiga bu og'riqli nuqtalarni hal qilishning kaliti hisoblanadi. Bugun biz asosiy mantiqni ommabop tarzda ajratib ko'rsatamiz: qanday qilib analog RF signallari interferentsiyadan xoli, uzoq{4}}masofaga-va yuqori aniqlikdagi uzatishga erishish uchun optik tolali signallarga aylantiriladi.
Birinchidan, asosiy fikrni aniqlab olish kerak: optik tolali uzatish optik signallarni olib yuradi, bizning RF signallarimiz esa analog elektr signallari va ikkalasi to'g'ridan-to'g'ri mos kelmaydi. Shu sababli, analog signalni tolaga o'tkazishning mohiyati ikkita konvertatsiyani yakunlashdan iborat: "analog elektr signali → optik signal → analog elektr signali" va keyin optik tolaning past -yo'qotish va -parazitga qarshi xususiyatlari orqali samarali signal uzatilishini amalga oshirish-, bu ham bizning optik tolali mahsulotlarimizning asosiy RF ish mantig'i hisoblanadi. Butun jarayon asosan 5 ta asosiy bosqichga bo'linadi, ularning har biri signal uzatish sifatini belgilaydi. Biz ularni mahsulotning haqiqiy dizayni bilan birgalikda batafsil bayon qilamiz.
1-qadam: Analog chastotali signalni oldindan qayta ishlash - Interferentsiyani yo'q qiling va signal sifatini optimallashtiring
Asl analog RF signallari (masalan, tayanch stantsiyalardan radiochastota signallari va radarlardan aniqlash signallari) ko'pincha shovqin va shovqin bilan aralashtiriladi. To'g'ridan-to'g'ri konvertatsiya optik signallarning buzilishiga olib keladi va uzatish effektlariga ta'sir qiladi. Shuning uchun, konversiya havolasiga kirishdan oldin, bizning mahsulotlarimiz avvalo analog RF signallarini qayta ishlaydi, bu ham uzatishning ishonchliligini ta'minlash uchun asosdir.
Oldindan ishlov berish asosan ikkita asosiy operatsiyani o'z ichiga oladi: birinchidan, kuchsiz RF signallarini kuchsiz signallar tufayli konversiyaning ishlamay qolishi uchun -aniqlikdagi kuchaytirgich orqali konvertatsiya qilish uchun mos kuchga oshiradigan signalni kuchaytirish; ikkinchidan, ahamiyatsiz shovqin va shovqin signallarini filtrlash va sof samarali RF signallarini saqlash uchun professional filtrlash modulidan foydalanadigan filtrlash va tozalash. Mahsulotlarimiz 5 MGts dan 6 GGts gacha bo'lgan RF signal chastota diapazoniga to'g'ri moslasha oladigan, oldindan ishlangan signallarning tozaligini ta'minlaydigan va keyingi konvertatsiyaga tayyorlaydigan moslashtirilgan filtrlash texnologiyasini qo'llaydi.

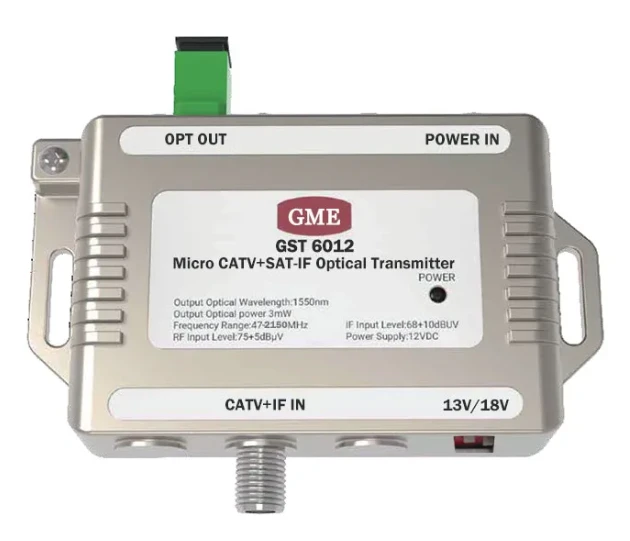

2-qadam: Elektro-Optik konvertatsiya (E/O) - Analog elektr signallarini optik signallarga “tarjima”
Bu butun konversiya jarayonining asosiy bosqichi va mahsulotlarimizning texnik yadrosidir. Oddiy qilib aytganda, bu oldindan ishlangan analog chastotali elektr signallarini optik tolalarda elektro{1}}optik konvertatsiya qilish qurilmalari- orqali elektr signallariga "yorug'lik qatlami" qo'yishga teng bo'lgan optik signallarga aylantirish, bu ularga optik tolali uzatishning afzalliklari bilan uzoq-uzoqlikka erishish imkonini beradi.
Mahsulotlarimiz asosiy elektro-optik konvertatsiya qurilmalari sifatida yuqori chiziqli DFB lazerli diodlardan foydalanadi va ularning ishlash printsipi "Intensity Modulation (IM)" texnologiyasiga asoslanadi: lazerning harakatlantiruvchi oqimi to'g'ridan-to'g'ri elektr signali bilan modulyatsiyalanadi, shuning uchun chiqish intensivligi RFning analog quvvati bilan sinxronlashtiriladi. signal-xuddi tovush balandligini taqlid qilish uchun yorug'likning yorqinligini o'zgartirishdan foydalanish kabi, yorug'lik intensivligining o'zgarishi "elektr signali → optik signal" ning aniq xaritasini amalga oshiradigan dastlabki RF signalining o'zgarish qonuniga to'liq mos keladi. Ushbu modulyatsiya usulining afzalligi tezkor javob tezligi va kichik signal buzilishi bo'lib, u analog RF signallarining asl xususiyatlarini maksimal darajada ushlab turishi mumkin, ayniqsa radio astronomiya va sun'iy yo'ldosh aloqasi kabi signalning ishonchliligi uchun yuqori talablarga ega stsenariylar uchun mos keladi.
Shu bilan birga, mahsulotlarimiz o‘rnatilgan{0}}harorat kompensatsiyasi funksiyasiga ega bo‘lib, u optik signallarning barqarorligini ta’minlab, atrof-muhit harorati o‘zgarishining lazerga ta’sirini samarali bartaraf eta oladi. Hatto -40 darajadan +70 darajagacha boʻlgan ekstremal muhitlarda ham u elektro-optik konvertatsiyani barqaror yakunlashi mumkin.
3-qadam: Optik tolali uzatish - Interferentsiya-Bepul, past-"Signal kanali"ni yo'qotish
Elektro{0}}optik konversiyadan so‘ng optik signal tolali yadroga ulanadi va uzoq masofalarga-uza boshlaydi. Ushbu bosqichning afzalligi an'anaviy kabel uzatishdan farq qiladigan optik tolali uzatishning yadrosidir: optik tolali optik signalni tolali yadro ichida tarqalishini cheklash uchun yorug'likni to'liq aks ettirish printsipidan foydalanadi. Elyaf yadrosining sinishi ko'rsatkichi qoplamadan bir oz yuqoriroq bo'lib, optik signalning oqmasligini ta'minlaydi va samarali uzatishni amalga oshiradi.
An'anaviy koaksiyal kabellar bilan solishtirganda, optik tolali uzatish uchta almashtirib bo'lmaydigan afzalliklarga ega, bu bizning mahsulotlarimiz uchun mijozlarning og'riqli nuqtalarini hal qilishning kalitidir: birinchidan, past yo'qotish. 1550 nm diapazonida optik tolaning uzatish yo'qolishi atigi 0,2 dB / km ni tashkil qiladi, bu ko'pincha bir necha dB / m bo'lgan koaksiyal kabellarning yo'qolishidan ancha past. O'nlab yoki hatto yuzlab kilometrlarga uzatilsa ham, signal sezilarli darajada zaiflashmaydi; ikkinchidan, kuchli anti{4}}aralashuv. Optik tolali elektromagnit parazitlarga (EMI) va radiochastota shovqinlariga to'liq immunitetga ega bo'lgan dielektrik materialdir, ayniqsa sanoat va harbiy kabi qattiq shovqin muhitlari uchun javob beradi; uchinchidan, engil vazn. Bitta optik tolaning diametri atigi 125 mikronni tashkil etadi, bu koaksiyal kabellarga qaraganda ancha engilroq bo'lib, simlarni ulashning qiyinligi va narxini sezilarli darajada kamaytiradi.
Mahsulotlarimiz SM28 yagona rejimli optik tolali-bilan mos keladi va bir optik tola orqali koʻp kanalli RF signalini uzatishni amalga oshirish, uzatish samaradorligini yanada oshirish, simlarni ulash xarajatlarini kamaytirish va koʻp-stsenariy ilovalar ehtiyojlariga moslasha oladigan Toʻlqin uzunligi boʻyicha multiplekslash (WDM) texnologiyasini qoʻllab-quvvatlaydi.

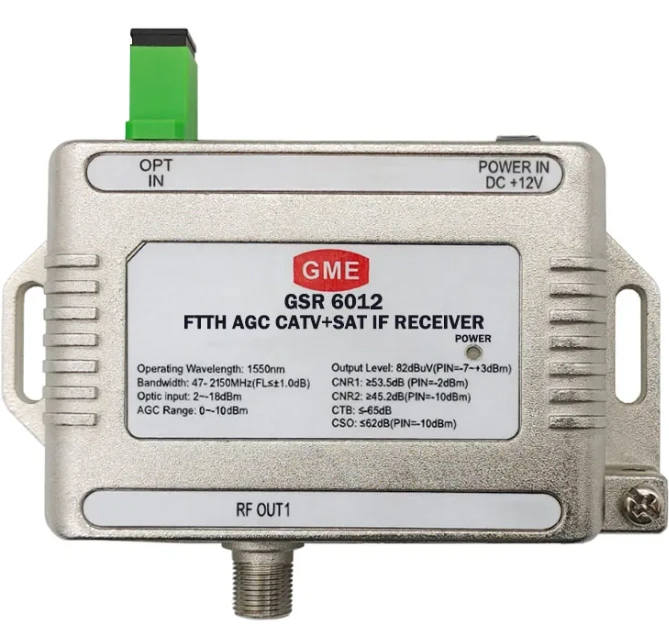

4-qadam: Fotoelektrik konvertatsiya (O/E) - Optik signallarni analog elektr signallariga "tiklash"
Optik signal qabul qiluvchi uchiga yetganda, uni fotoelektrik konversiya orqali dastlabki analog chastotali elektr signaliga aylantirish kerak, shunda u terminal uskunalari (masalan, tayanch stantsiyalar, radarlar va displeylar) tomonidan tan olinishi va ishlatilishi mumkin. Bu bosqich elektro{1}}optik konversiyaning teskari jarayoni boʻlib, qayta tiklash sifatini taʼminlash uchun yuqori-aniqlikdagi qurilmalar ham talab qilinadi.
Mahsulotlarimiz asosiy konversiyalash qurilmalari sifatida yuqori sezgirlikdagi fotodetektorlardan (PIN-kodli fotodiodlar yoki ko‘chki fotodiodlari APD) foydalanadi. Ularning vazifasi optik signallarning intensivligining o'zgarishini mos keladigan elektr signallariga aylantirishdir (fotogeneratsiyalangan oqim)-optik quvvat qanchalik kuchli bo'lsa, uzatuvchi uchining signal o'zgarishi qonuniga to'liq mos keladigan hosil bo'lgan oqim shunchalik katta bo'ladi. O'zgartirilgan elektr signali signal kuchi terminal uskunasi talablariga javob berishini ta'minlash uchun past-shovqin kuchaytirgich tomonidan yanada kuchaytiriladi va shu bilan birga tiklangan signalning buzilishini oldini olish uchun shovqin shovqinlarini bostiradi.
5-qadam: Signal postini-qayta ishlash - terminal ehtiyojlariga moslashish uchun aniq qayta tiklash
Fotoelektrik konversiyadan so‘ng, analog chastotali elektr signali haqiqatdan ham foydalanishga kirishishidan avval{0}}so‘nggi ishlov berish bosqichidan o‘tishi kerak. Post{2}}qayta ishlash asosan signalni shakllantirish va daromadni kalibrlashni oʻz ichiga oladi: shakllantirish moduli signal toʻlqin shaklining asl signalga toʻliq mos kelishini taʼminlash uchun signal uzatish vaqtida yuzaga kelishi mumkin boʻlgan kichik buzilishlarni tuzatadi; daromadni kalibrlash moduli signal kuchini haddan tashqari yoki etarli emasligi sababli uskunaning noto'g'ri ishlashini oldini olish uchun terminal uskunasiga moslashtirilgan diapazonga moslashtiradi.
Mahsulotlarimiz qo‘l aralashuvisiz uzatish masofasi va signal kuchiga ko‘ra daromad parametrlarini avtomatik ravishda sozlashi mumkin bo‘lgan, foydalanish qulayligini sezilarli darajada yaxshilaydigan va signallarning uzoq-muddatli barqarorligi va izchilligini ta’minlaydigan avtomatik daromadni boshqarishni (AGC) qo‘llab-quvvatlaydi.
Nima uchun optik tolali mahsulotlarga RF signalimizni tanlaysiz?
Analog signalni tolaga oʻtkazish tamoyilini tushunadigan boʻlsak, konversiya jarayonining har bir bosqichi yuqori-aniqlikdagi qurilmalar va optimallashtirilgan dizaynga- tayanishini aniqlash qiyin emas va bu mahsulotlarimizning asosiy raqobatbardoshligidir. Xulosa qilib aytganda, bizning afzalliklarimiz uchta jihatda namoyon bo'ladi:
Yuqori-toʻgʻri uzatish: yuqori-chiziqli lazerlar va fotodetektorlarni qoʻllash, aniq filtrlash va daromad nazorati bilan birgalikda soxta{2}}erkin dinamik diapazon 100dBm/H2/3 ga yetishi mumkin, bu esa analog chastotali signallarning asl xususiyatlarini maksimal darajada ushlab turish va buzilishning oldini oladi;
Barqarorlik va ishonchlilik: oʻrnatilgan-harorat kompensatsiyasi va daromadni avtomatik boshqarish funksiyalari, keng harorat diapazoni va murakkab muhitlarga moslashuvchi, uzoq{1}}uzoq masofalarga takrorlagichlarsiz, 0,4dB/km dan kam yoʻqotish bilan uzatishni qoʻllab-quvvatlash, sanoat, aloqa va harbiy sohalar kabi turli stsenariylarning qattiq talablariga javob beradi;
Moslashuvchan moslashuvchanlik: 5MGts dan 6GGs gacha boʻlgan chastota diapazonini qamrab olish, bitta rejimli optik tolali va WDM texnologiyasini qoʻllab-quvvatlash-va mijozlar ehtiyojlariga koʻra moslashtirilgan yechimlarni taqdim etish, 5G tayanch stantsiyalari, radio teleskoplar, radio va televidenie va radarlar kabi turli dastur stsenariylariga moslashish.
Uzoq masofalarda RF signalini uzatishning susayishi muammosini hal qilish kerakmi yoki elektromagnit parazitlardan xalos bo'lishingiz kerakmi, optik tolali texnologiyaga analog signal optimal yechim-va bizning RF signalimiz optik tolali mahsulotlarga ushbu tamoyilni amalga oshiradigan yetuk yechimlar bo'lib, sizga samarali, barqaror va arzon signal uzatishga erishishga yordam beradi.
Agar sizning loyihangiz RF signalini uzatish muammolariga duch kelsa va mahsulotlarimiz sizning maxsus ehtiyojlaringizga qanday moslashishini bilmoqchi bo'lsangiz, batafsil texnik echimlar va mahsulot parametrlarini olish uchun biz bilan bog'laning va signal uzatishingizni kuzatib borish uchun professional texnologiyalardan foydalanishga ruxsat bering.
