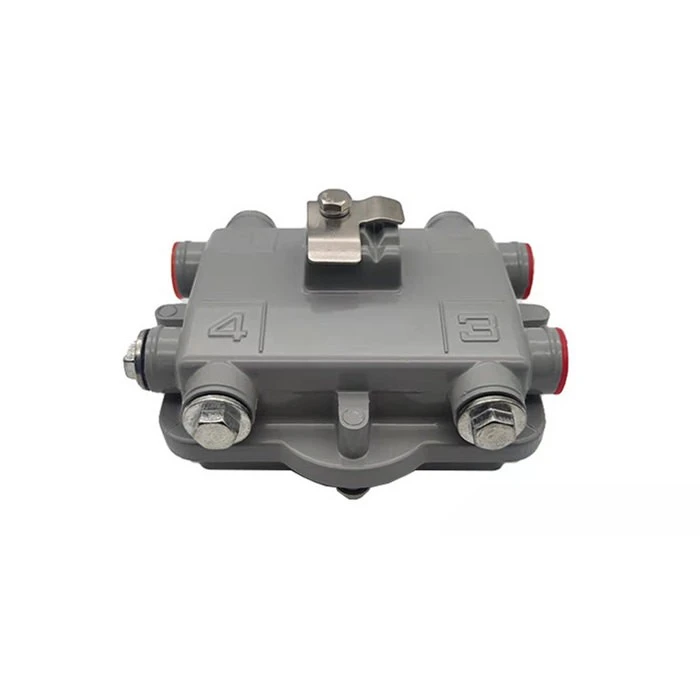

Tavsif

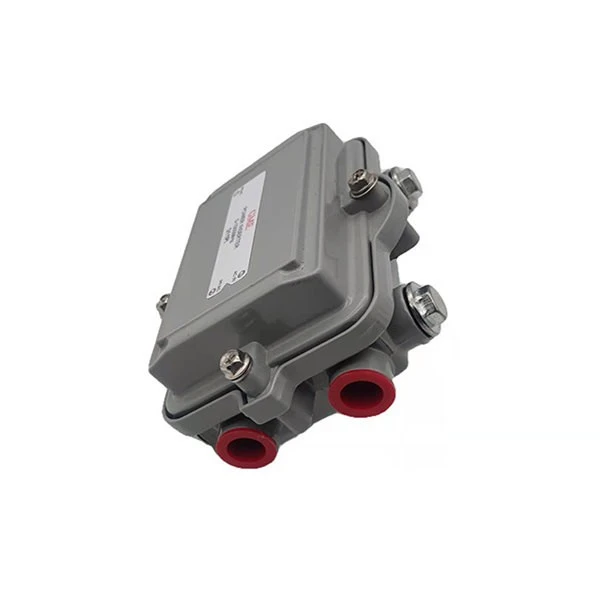

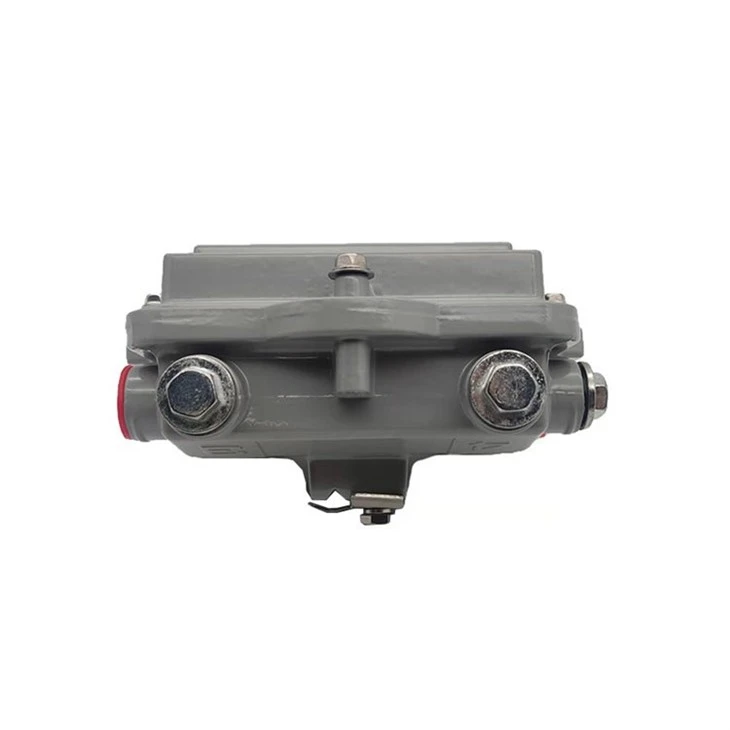

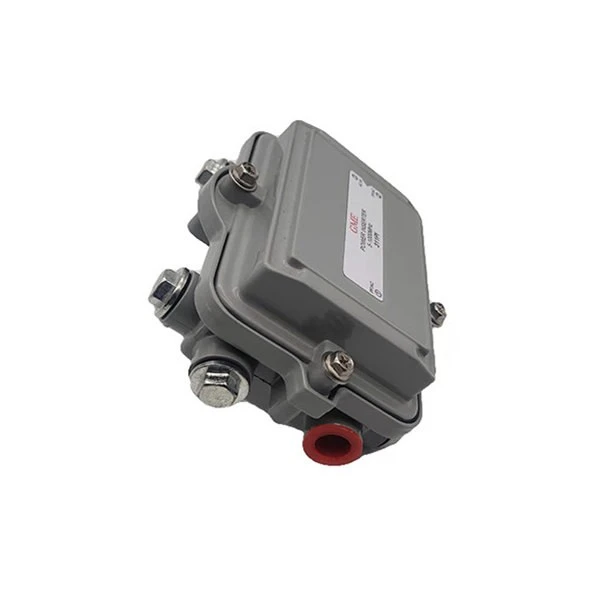

1 gigagertsli kabel televideniesi magistral liniyasi quvvatini o'rnatish moslamasi kabel televideniesi sanoati uchun mo'ljallangan maxsus elektron qurilma bo'lib, faol komponentlarni quvvat bilan ta'minlash uchun magistral liniya tizimlarida qo'llaniladi. Uning asosiy vazifasi kabel televideniesi tarqatish tizimidagi kuchaytirgichlar, takrorlagichlar va boshqa faol qurilmalarning to'g'ri ishlashini ta'minlaydigan koaksiyal kabel tarmog'iga quvvatni kiritishdir.
Asosiy xususiyatlar va funksionallik:
Chastota qobiliyati:1 gigagertsli kabel televideniesi magistral liniyasi quvvat o'rnatgichi yuqori{1}}chastotali ishlash uchun optimallashtirilgan bo'lib, 1 gigagerts (GGts) gacha bo'lgan signallarni qo'llab-quvvatlaydi. Bu yuqori tarmoqli kengligi talablari bilan zamonaviy kabel televideniesi tizimlari uchun mos qiladi.
Quvvat kiritish:Inserter koaksiyal kabel magistral liniyasiga quvvat kiritish imkoniyati bilan jihozlangan. Bu tarqatish kuchaytirgichlari yoki chiziq kengaytirgichlari kabi faol komponentlarni zarur elektr energiyasi bilan ta'minlash, tarqatish tarmog'ida signal sifati va kuchini ta'minlash uchun zarurdir.
Xususiyatlari
◆ CATV Power Inserter 5-1000MHz to'liq tarmoqli ishlashi.
◆ Suv o'tkazmaydigan himoya bilan nikel bilan qoplangan guruch "F" ulagichi.
◆ Hi-RFI bilan taʼminlash uchun toʻqilgan metall qistirma ishlatiladi.
◆ To'liq ob-havoga chidamli muhrlangan va ipli qisqich kiritilgan.
Spetsifikatsiya
|
Kelib chiqqan joyi: Guangdong, Xitoy |
|||
|

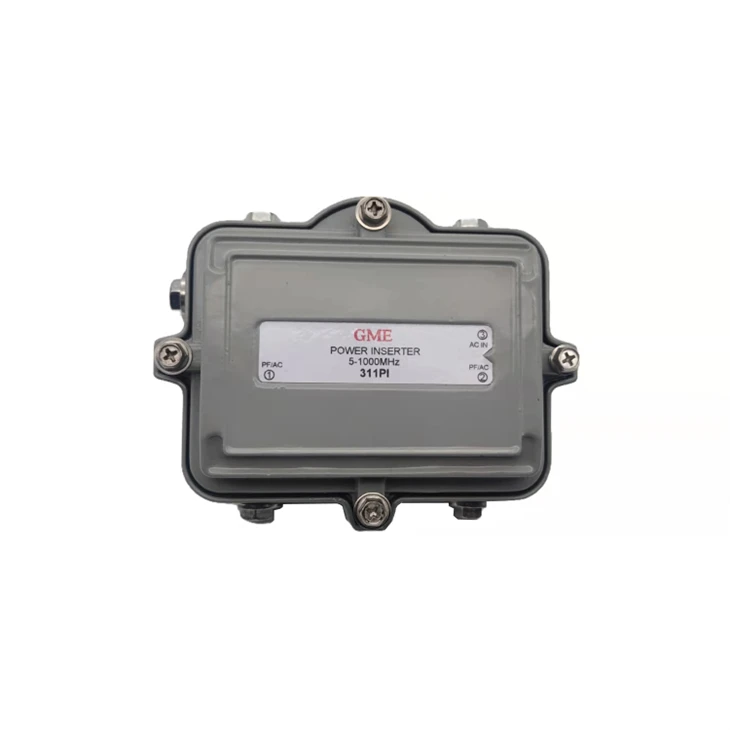

Model raqami: GDINS-002 (311PI) |
|||
|
BUYUM |
TIPIAL |
QC LIMIT |
TEST SHARTLARI |
|
1. FREQ. RANGE |
|
|
5 - 1000 MGts |
|
2. INSERTSION YO'QILISHI |
- 0.5 dB |
-1,0 dB MAX. |
5 - 40 MGts |
|
- 0.5 dB |
-1,0 dB MAX. |
41 - 470 MGts |
|
|
- 0.8 dB |
-1,0 dB MAX. |
471 - 860 MGts |
|
|
- 1.0 dB |
-1,5 dB MAX. |
861 - 1000 MGts |
|
|
3. IZOLASYON (RF TO AC) |
-60 dB |
-58 dB MIN. |
5 - 40 MGts |
|
-50 dB |
-45 dB MIN. |
41 - 470 MGts |
|
|
-45 dB |
-40 dB MIN. |
471 - 860 MGts |
|
|
-40 dB |
-35 dB MIN. |
861 - 1000 MGts |
|
|
4. QAYTISHNI YO'QOTISH (RF PORT) |
-20 dB |
-18 dB MIN. |
5 - 40 MGts |
|
-20 dB |
-18 dB MIN. |
41 - 470 MGts |
|
|
-20 dB |
-18 dB MIN. |
471 - 860 MGts |
|
|
-18 dB |
-16 dB MIN. |
861 - 1000 MGts |
|
|
5. AC PASS |
|
12A MAX |
AC TO RF |

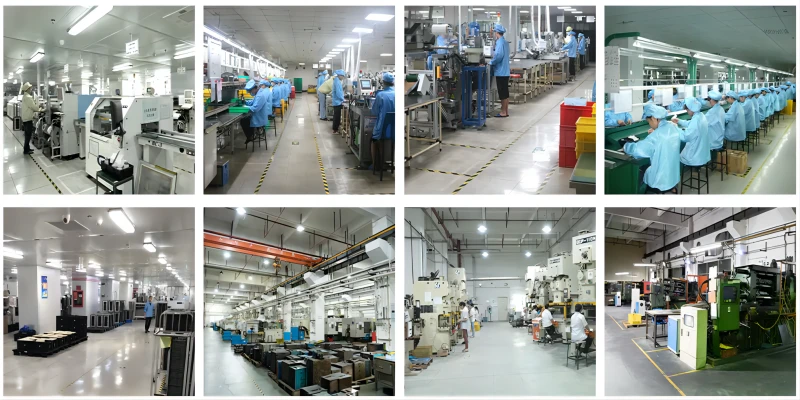

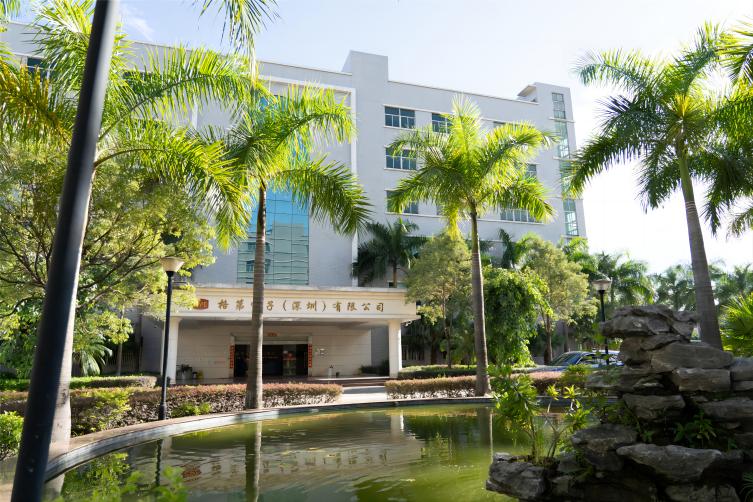

Goodmind Electronics (Shenzhen) Co., Ltd. 1992 yilda teleko'rsatuvlar tizimida tashkil etilgan bo'lib, kabel / sun'iy yo'ldosh / yer usti / IPTV eshittirish tizimi mahsulotlari uchun ODM xizmatini ko'rsatadigan tajribali va professional muhandislik jamoasi bilan uyda vertikal integratsiyalashgan ishlab chiqarish qobiliyatiga ega.
CATV quvvat kiritgichi qanday ishlaydi?
CATV quvvat kiritish moslamasi odatda koaksiyal kabelga ulanadi. U kabel liniyasiga doimiy (to'g'ridan-to'g'ri oqim) quvvatini yuboradi, keyin esa kuchaytirgichlar kabi faol komponentlarni quvvatlantirish uchun ishlatiladi. Bu signalni kuchaytirish va uzoq masofalarga tarqatish imkonini beradi.
CATV quvvat kiritgichlarining umumiy qo'llanilishi qanday?
CATV quvvat kiritgichlari odatda kabel televideniesi tizimlarida chiziq kuchaytirgichlari, tarqatish kuchaytirgichlari va boshqa faol komponentlarni quvvat bilan ta'minlash uchun ishlatiladi. Ular kabelning uzoq masofalarida yoki signal qabul qilish zaif bo'lgan joylarda signal kuchini oshirish va saqlash uchun ishlatiladi.
CATV quvvat kiritgichlarining qanday turlari mavjud?
CATV quvvat kiritgichlari kabel televideniesi tizimining o'ziga xos qo'llanilishi va talablariga qarab har xil turdagi va konfiguratsiyalarda bo'ladi. Ular quvvat chiqishi, chastota diapazoni, chiqishlar soni va boshqa xususiyatlar jihatidan farq qilishi mumkin.
TSS
Savol: CATV quvvat kiritgichlari barcha kabel televideniesi tizimlariga mos keladimi?
Javob: CATV quvvat kiritgichlari odatda standart kabel televideniesi tizimlariga mos keladigan tarzda ishlab chiqilgan. Biroq, moslik tizimning chastota diapazoni, ishlatiladigan kuchaytirgichlar turi va boshqa tizim spetsifikatsiyalari kabi omillarga qarab farq qilishi mumkin. Quvvat o'rnatgich kabel televideniesi tizimingizning o'ziga xos talablariga mos kelishini ta'minlash juda muhim.
Savol: CATV quvvat moslamasini tanlashda nimani e'tiborga olishim kerak?
Javob: CATV quvvat kiritish moslamasini tanlashda kuchaytirgichlaringizning quvvat talablari, kabel televideniesi tizimingizning chastota diapazoni, kerakli chiqishlar soni va ilovangiz uchun zarur bo'lgan har qanday o'ziga xos xususiyatlar kabi omillarni hisobga oling. Mavjud uskuna va tizim spetsifikatsiyalari bilan muvofiqligini ta'minlash ham muhim.
Savol: CATV quvvat kiritgichlarini o'rnatish bo'yicha fikrlar bormi?
Javob: CATV quvvat kiritish moslamasini o'rnatayotganda uning koaksiyal kabel bilan to'g'ri yo'nalishda ulanganligiga ishonch hosil qiling. To'g'ri o'rnatish uchun ishlab chiqaruvchining ko'rsatmalariga rioya qiling va barcha ulanishlar xavfsiz ekanligiga ishonch hosil qiling. Bundan tashqari, uskunangizni himoya qilish va ishonchli ishlashini ta'minlash uchun topraklama va kuchlanishdan himoyalanish kabi omillarni hisobga oling.
