4k 60 Gts HDMI kengaytirgich

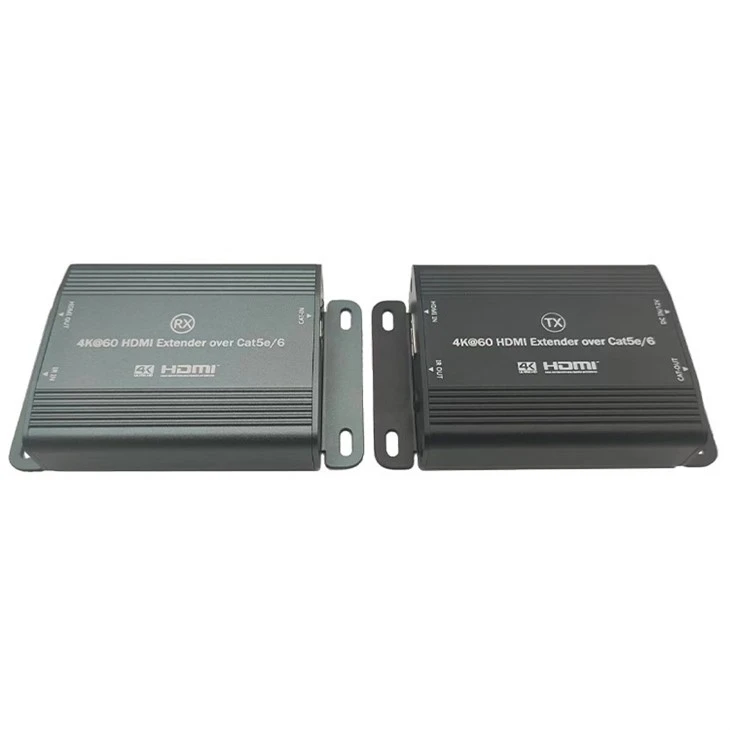

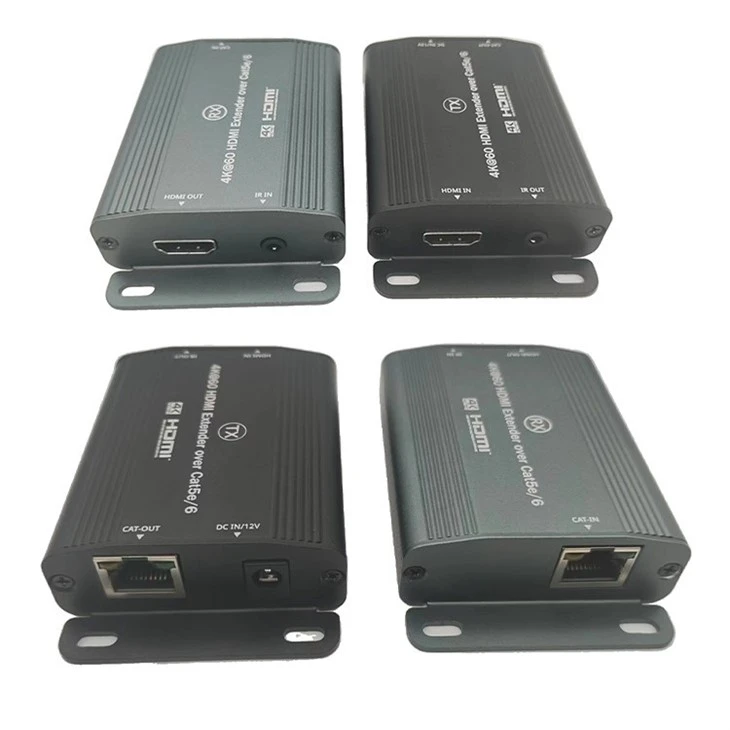

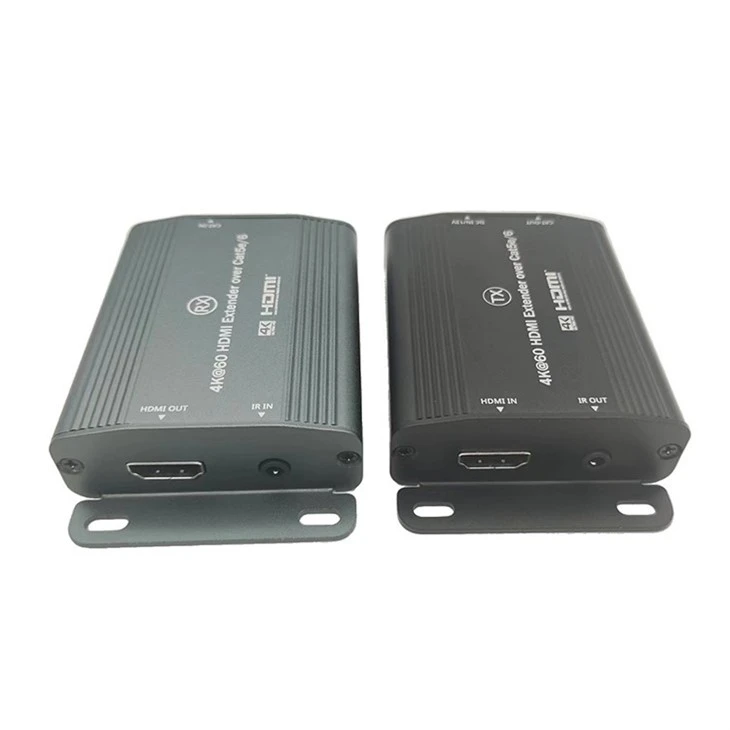

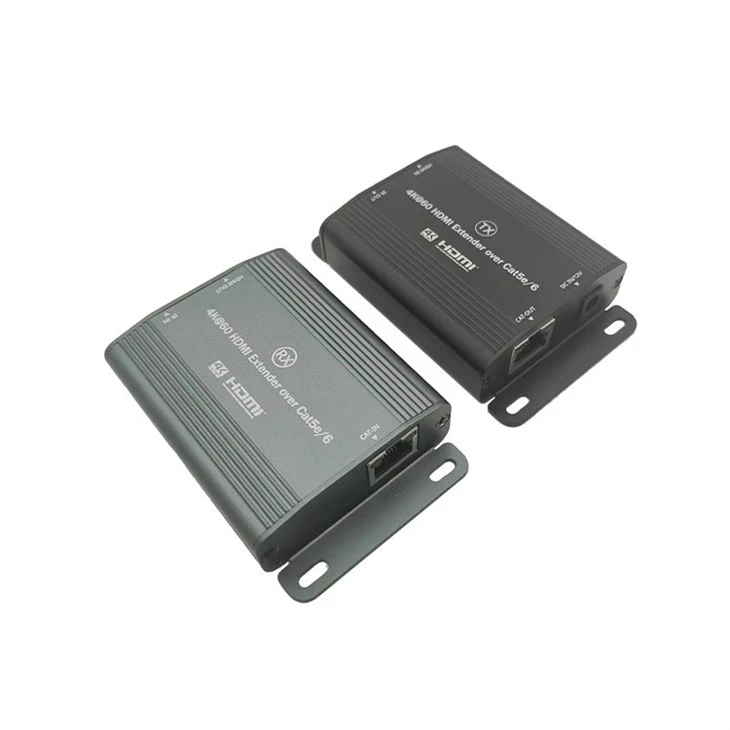

Ushbu mahsulot uzatuvchi (TX) va qabul qiluvchi (RX) xostidan iborat bo'lib, uzatish vositasi sifatida tarmoq kabelini o'z ichiga oladi va eng so'nggi kuchaytirgichni kengaytirish texnologiyasini qo'llaydi. Transmitter va qabul qiluvchi bitta tarmoq kabeli orqali uzatishni uzaytira oladi va CAT5e/6 tarmoq kabellari bilan mos keladi. Yuqori{4}}ta'rifli signallarni CAT5e orqali 100 metrgacha, ultra{7}}yuqori{8}}ta'rifli signallarni esa CAT6 orqali 70 metrgacha, nol kechikish bilan uzaytirish mumkin. Mahsulot infraqizil qaytish funksiyasini qo'llab-quvvatlaydi, bu esa masofadan boshqarishni qulay qiladi. Shuningdek, u tarmoq kabellari uchun{13}}oʻzini sozlash qobiliyatiga ega, rezolyutsiyani optimal effektlarga avtomatik moslashtirib, foydalanishni oson va qulay qiladi. Ushbu 4k 60Hz HDMI kengaytirgich videokonferentsiya, multimedia sport majmuasi, multimediali taʼlim, raqamli reklama, ommaviy eʼlonlar taxtasi va boshqalar uchun mos keladi.

1. Cat6 tarmoq kabelidan foydalanib, ultra{2}}yuqori-tarifli wideo uzatish masofasi 100 metrgacha uzaytirilishi mumkin.

2. Yuqori -samarador chip past kechikishni mukammal darajada qo‘llab-quvvatlaydi va 4K60Hz ultra{4}}yuqori{5}}ta’rifli audio va videolarni sinxron, silliq va aniq tasvirlar hamda barqaror signallarni chiqaradi.

3. Chiroyli alyuminiy qotishma korpusi o‘ta yuqori issiqlik tarqalish samaradorligi, shovqin darajasi past, engil vaznga ega va devorga-o‘rnatilishi mumkin, bu esa uni ixcham va mustahkam qiladi.

4. Ushbu 4k 60Hz HDMI kengaytirgichi drayverlarni o'rnatmasdan ulang va o'ynang, bu ichki bezatish uchun moslashishni osonlashtiradi, yuqori yashirish va oson o'rnatish.

◆ Cat6 orqali HDMI uzatishni 70 m gacha uzaytiring.

◆ Ultra HD: 4K@60Hz gacha boʻlgan video ruxsatlarini qoʻllab-quvvatlang.

◆ Yagona alyuminiy qotishmasi xizmat muddatini samarali issiqlik bilan ta'minlaydi.

◆ Plug & Play: Hech qanday drayver o'rnatilmagan.

◆ Uyingizning istalgan joyidan manbani boshqarish uchun o'rnatilgan IR Passback funksiyasi.

◆ Birlik qurilmasini quvvatlantirish uchun POC funksiyasini qo'llang.

Tarkib



Transmitter(TX)x1

Qabul qiluvchi (RX) x1

Guidex 1 dan foydalaning

Infraqizil uzatuvchi uzatma kabeli x1 (ixtiyoriy)

Infraqizil qabul qiluvchi uzatma kabeli x1 (ixtiyoriy)

Quvvat adapteri x 1



Talablar

1. Signal manbai:
HDMI chiqish portiga ega signal qurilmasi, masalan, DVD pleer, Play stansiyasi, pristavka, shaxsiy kompyuter yoki shaxsiy kompyuter-va hokazo.

2. Displey:
SDTV, HDTV, proyektor va boshqalar kabi HDMI kirish portiga ega displey qurilmasi.

3.Tarmoq kabeli:
Ekranlanmagan yoki ekranlangan 5/6 toifali tarmoq kabeli (UTP/STP CAT5e/6) standart tarmoq kabeli ulagichlari ikkala uchida parallel ravishda ulangan.





tanishtirish

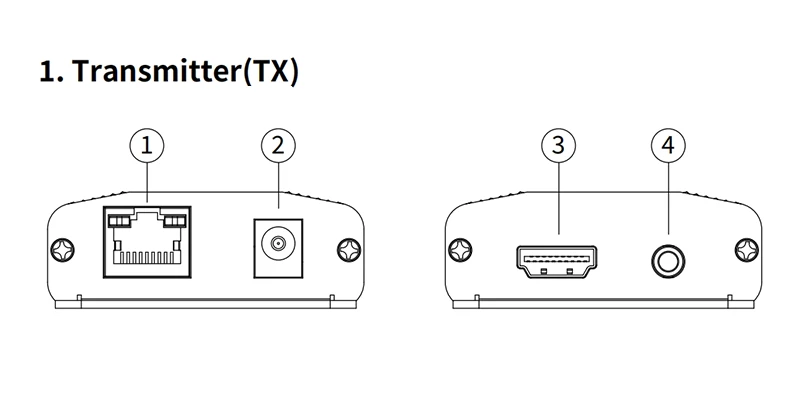

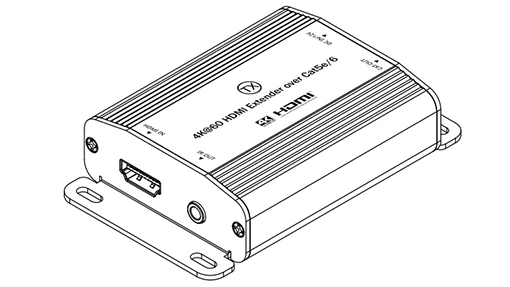

Transmitter (TX)

①RJ45 chiqish porti: Uzatuvchi (TX) va qabul qiluvchi (RX) asosiy bloklarini tarmoq kabeli bilan ulaydi.

②Quvvat kiritish porti: Ushbu mahsulotga kiritilgan standart DC12V/lA quvvat adapterini yoki nominal kuchlanish talablariga javob beradigan boshqa standart quvvat adapterlarini joylashtiring.

③HDMl kirish porti: Signal manbasini asosiy qurilma bilan ulaydi
transmitter (TX) asosiy birligi HDMl kabelidan foydalangan holda.

④Infraqizil uzatuvchi uzatma kabeli rozetkasi: Ushbu mahsulot bilan birga taqdim etilgan infraqizil uzatuvchi uzatma kabelini joylashtiring va qabul qilgichdan infraqizil signalni uzatish uchun infraqizil uzatgichni qabul qiluvchi qurilmaga iloji boricha yaqinroq joylashtiring.

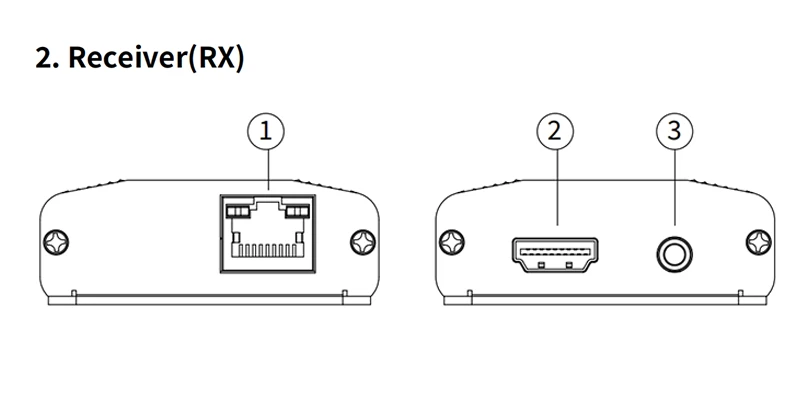

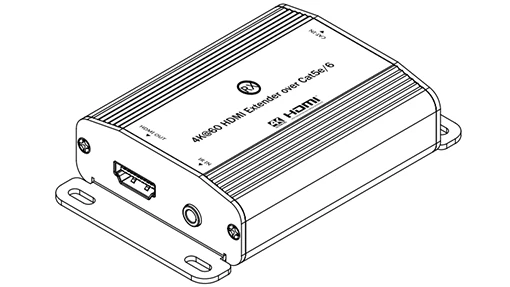

Qabul qiluvchi (RX)

①RJ45 kirish porti: Uzatuvchi (TX) va qabul qiluvchi (RX) asosiy bloklarini tarmoq kabeli bilan ulaydi.

②HDMlinput porti: Displey qurilmasini qabul qiluvchi (RX) asosiy blokiga ulash uchun HDMl kabelidan foydalanadi.

③Infraqizil qabul qiluvchining uzaytirgich shnuri rozetkasi: Infraqizil qabul qilgichning uzatma kabeliga ulanadi va masofadan boshqarish pultidan infraqizil qabul qiluvchining diapazonida foydalanadi.

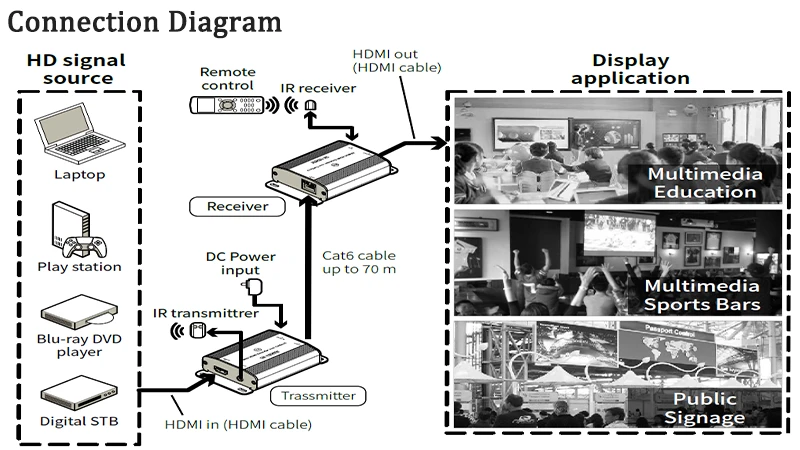

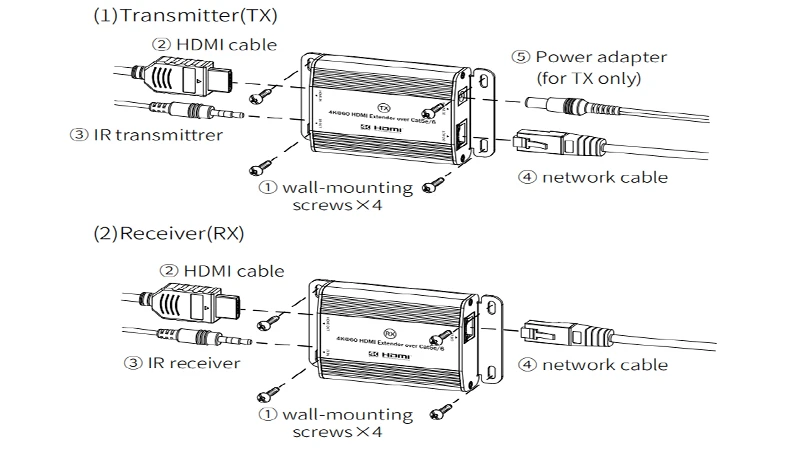

O'rnatish va ulanish

Ulanish ko'rsatmalari:

①Signal manbai qurilmasini uzatishga ulash uchun HDMl kabellaridan foydalaning. ter (TX) va displey qurilmasi qabul qiluvchining (RX) asosiy blokiga.

②Transmitter (TX) asosiy blokini qabul qiluvchi (RX) asosiy blokiga ulash uchun ekranlanmagan yoki ekranlangan CAT5e/6(UTP/STP) va parallel simli standart tarmoq kabelidan foydalaning.

③Avtomatik ishga tushirish va ishlash uchun quvvat simini ulang

Infraqizil masofadan boshqarish uchun ko'rsatmalar:

①Infraqizil emitent uzatma kabelini transmitterdagi (TX) lR OUT uyasiga va infraqizil qabul qiluvchining uzatma kabelini qabul qilgichdagi (RX) lR INiack ga ulang.

②U uzaytirish kabelining infraqizil emitent boshi signal manbai qurilmasining infraqizil qabul qilish oynasiga iloji boricha yaqinroq joylashtirilishi kerak.

③Kanallarni masofadan tanlash va ijro treklarini boshqarish uchun qabul qilgichga (RX) to‘g‘ri ulangan infraqizil qabul qilgich boshiga yo‘naltirish uchun signal manbai qurilmasining infraqizil masofadan boshqarish pultidan foydalaning.

Savol: Televizor ekrani anormal, miltillovchi va ovoz
duduqlanish.

Javob: (1) Tarmoq kabelining to'g'ri o'rnatilganligini va uzunligi ruxsat etilgan diapazonda ekanligini tekshiring.

(2) TX oxirida quvvatni o'chiring va yoqing.

Savol: Qabul qilgichning RX uchining RJ45 ulagichidagi to'q sariq chiroq yonmaydi.

Javob: (1) Tarmoq kabeli ikkala uchida parallel ulanishga ega standart tarmoq kabeli ekanligini tekshiring.

(2) TX uchidagi HDMl signalining kirishi normal yoki yo'qligini tekshiring.

(3) TX oxirida quvvatni o'chiring va yoqing.

Savol: Qabul qilgichning RX uchining RJ45 ulagichidagi to'q sariq chiroq yonib-o'chyapti, lekin tasvir chiqishi yo'q.

Javob: (1) Displey joriy HDMl signal rejimini qo‘llab-quvvatlashini tekshiring.

(2) HDMl kabeli va displey to'g'ri o'rnatilganligini tekshiring.

(3)Tarmoq simini qaytadan ajratib ko'ring yoki quvvatni o'chiring va TX uchida.
